首页 > 设备展示 > 数控高精度磨床

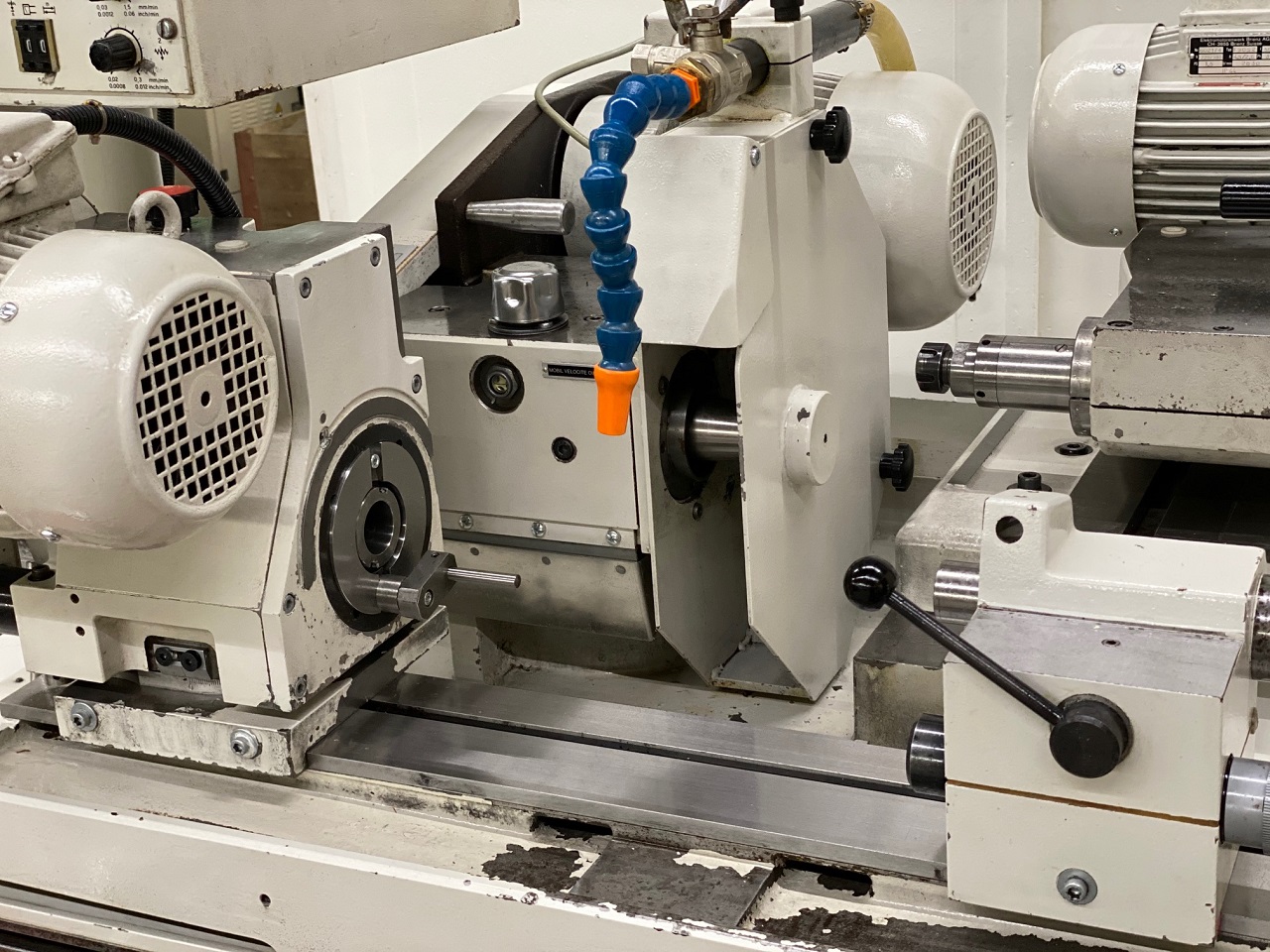

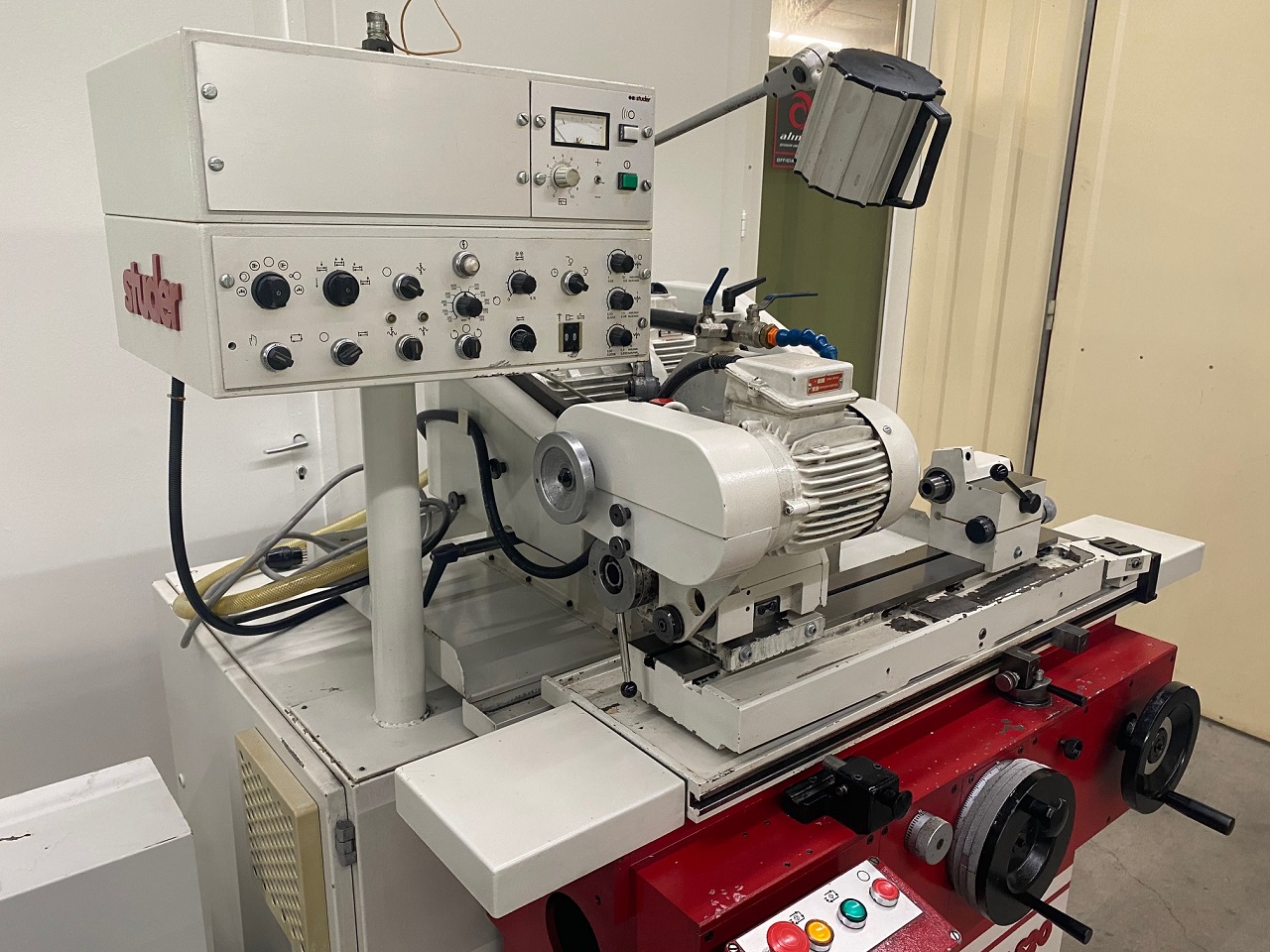

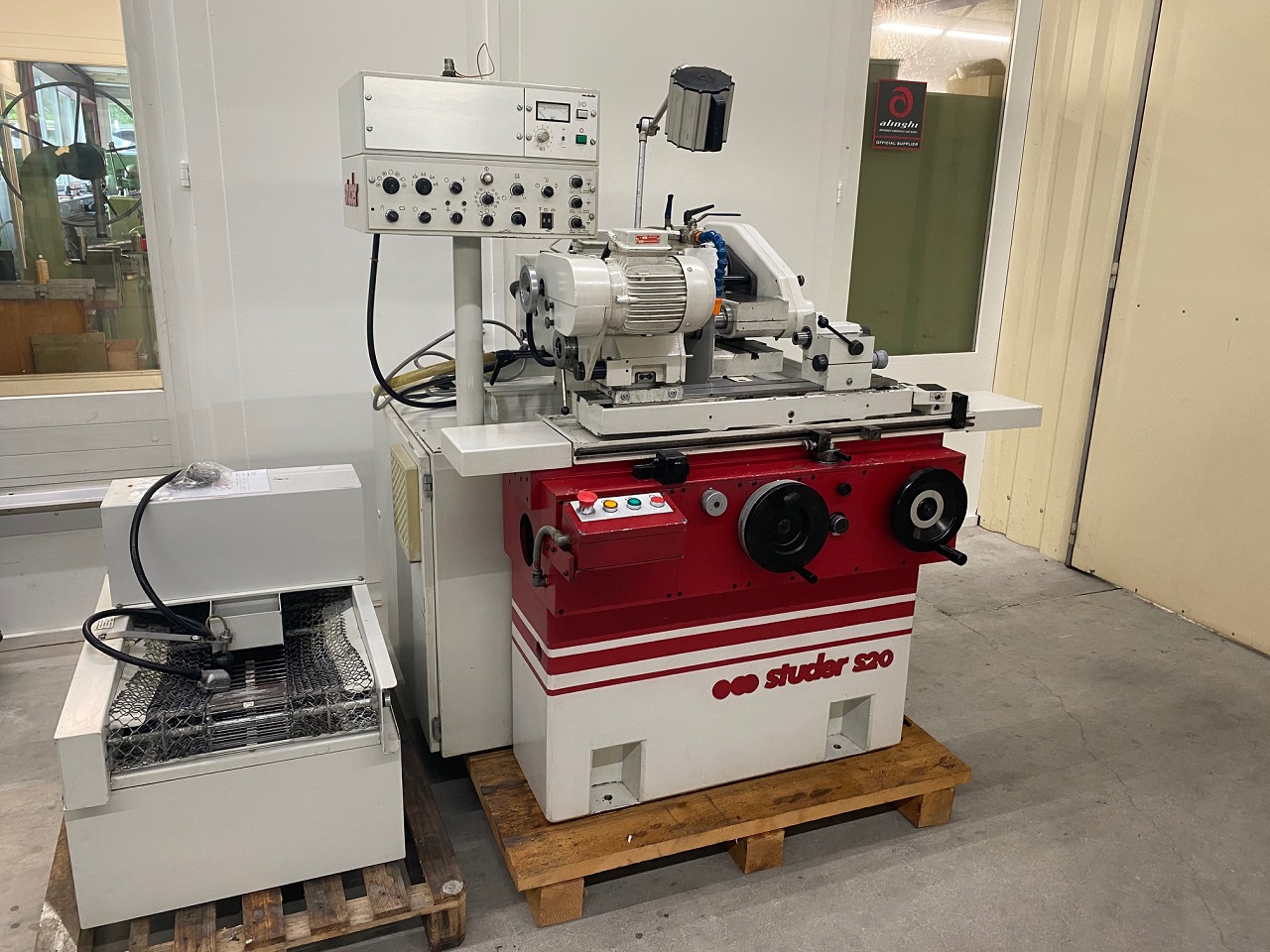

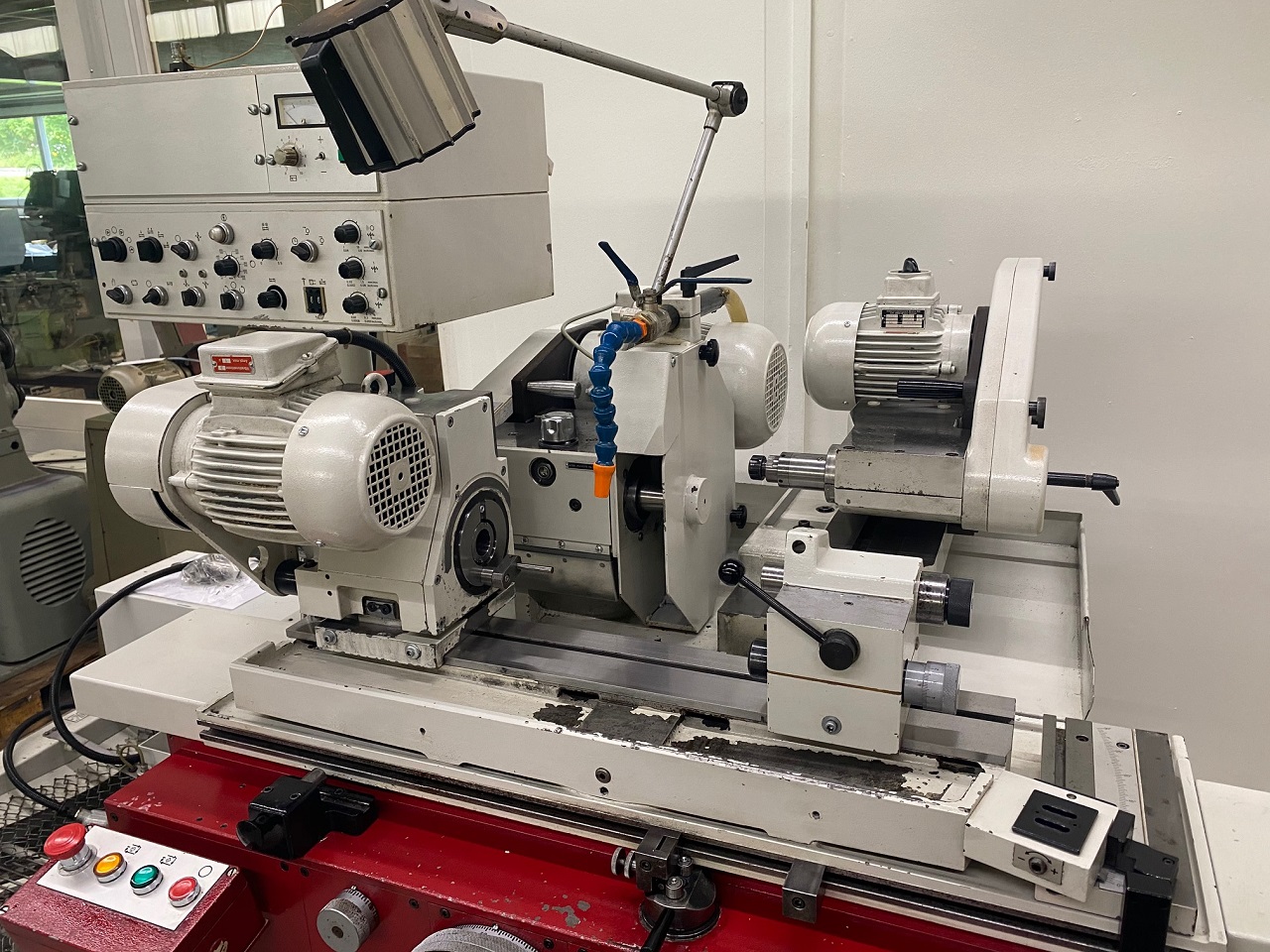

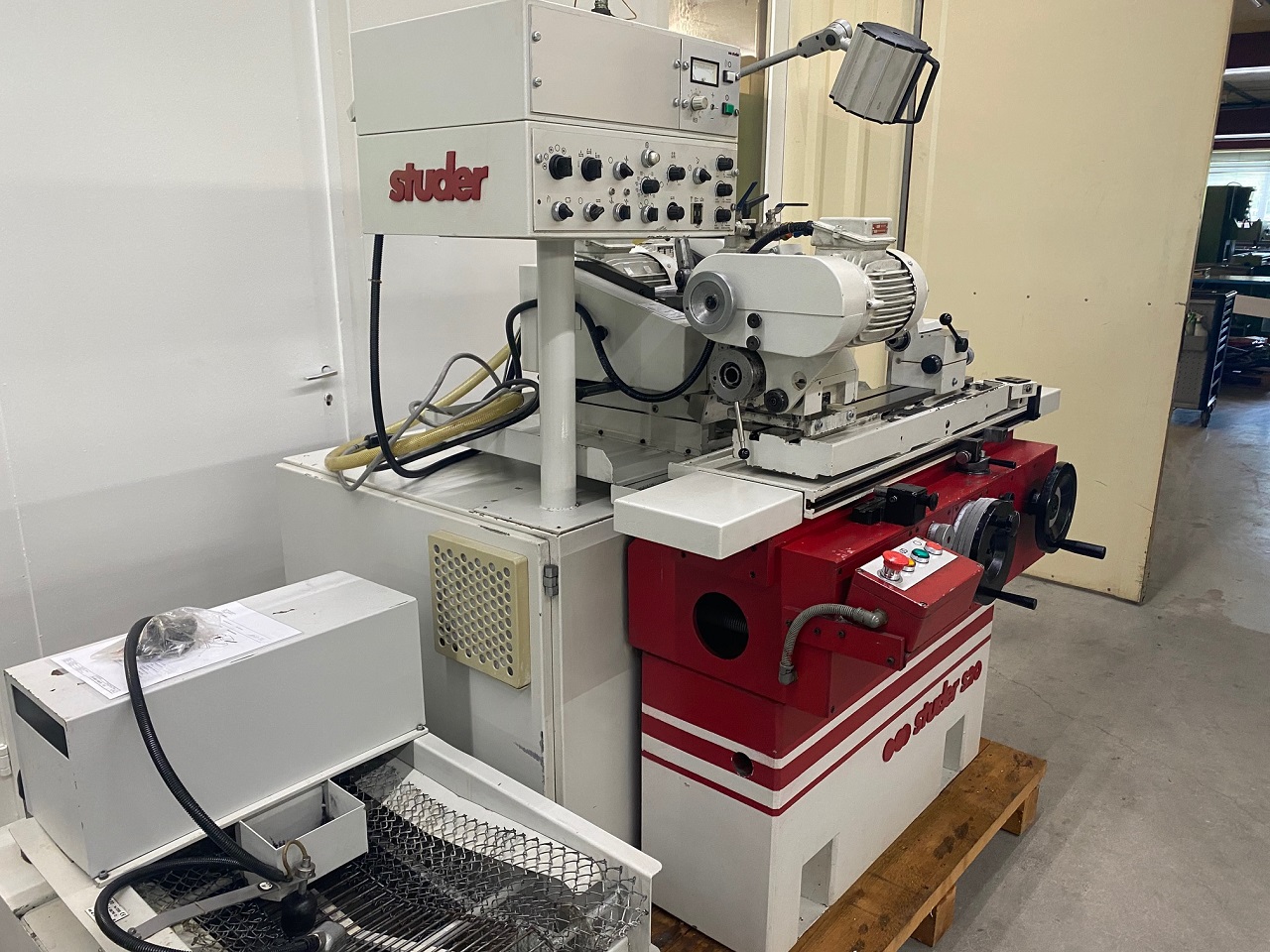

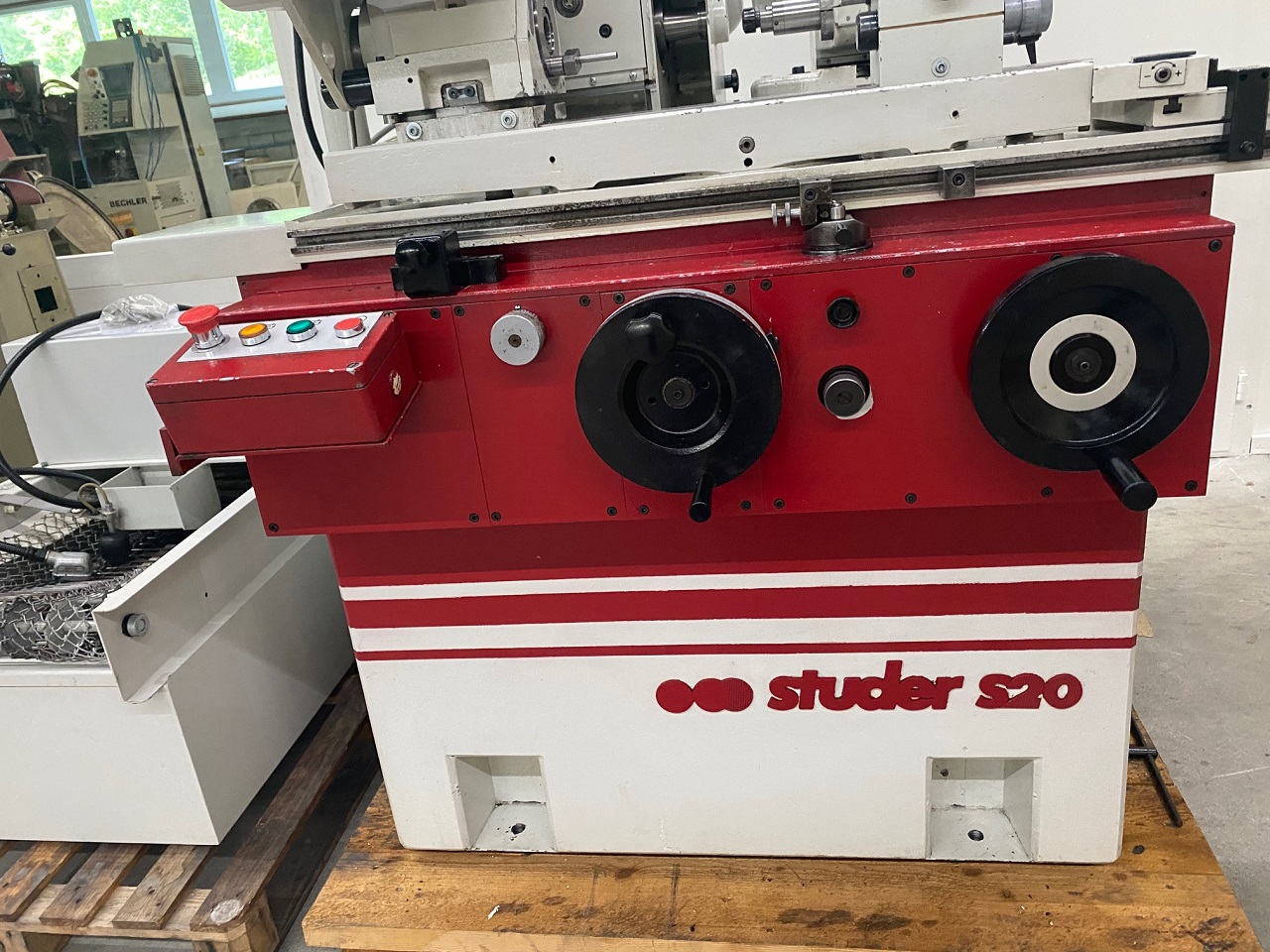

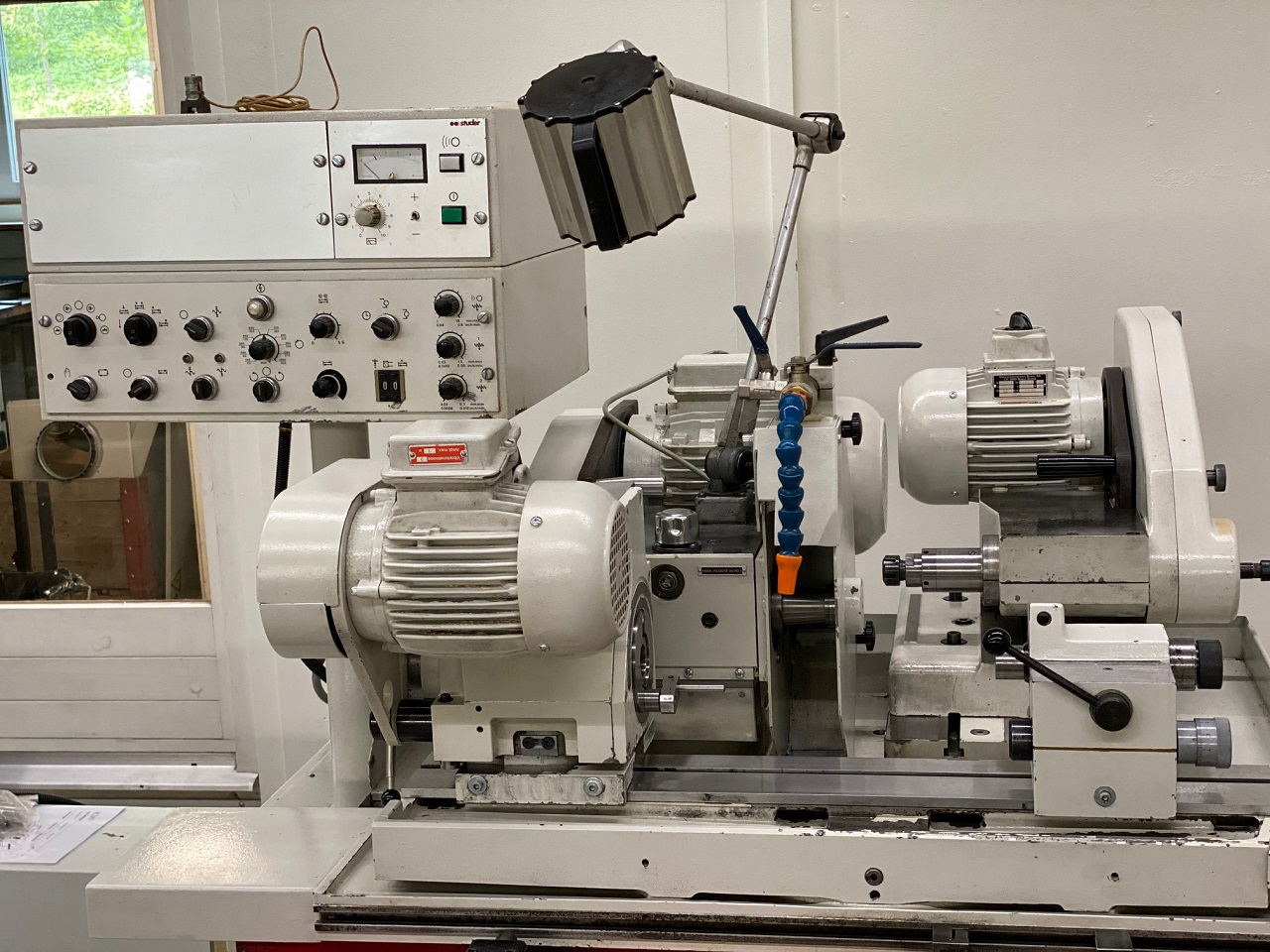

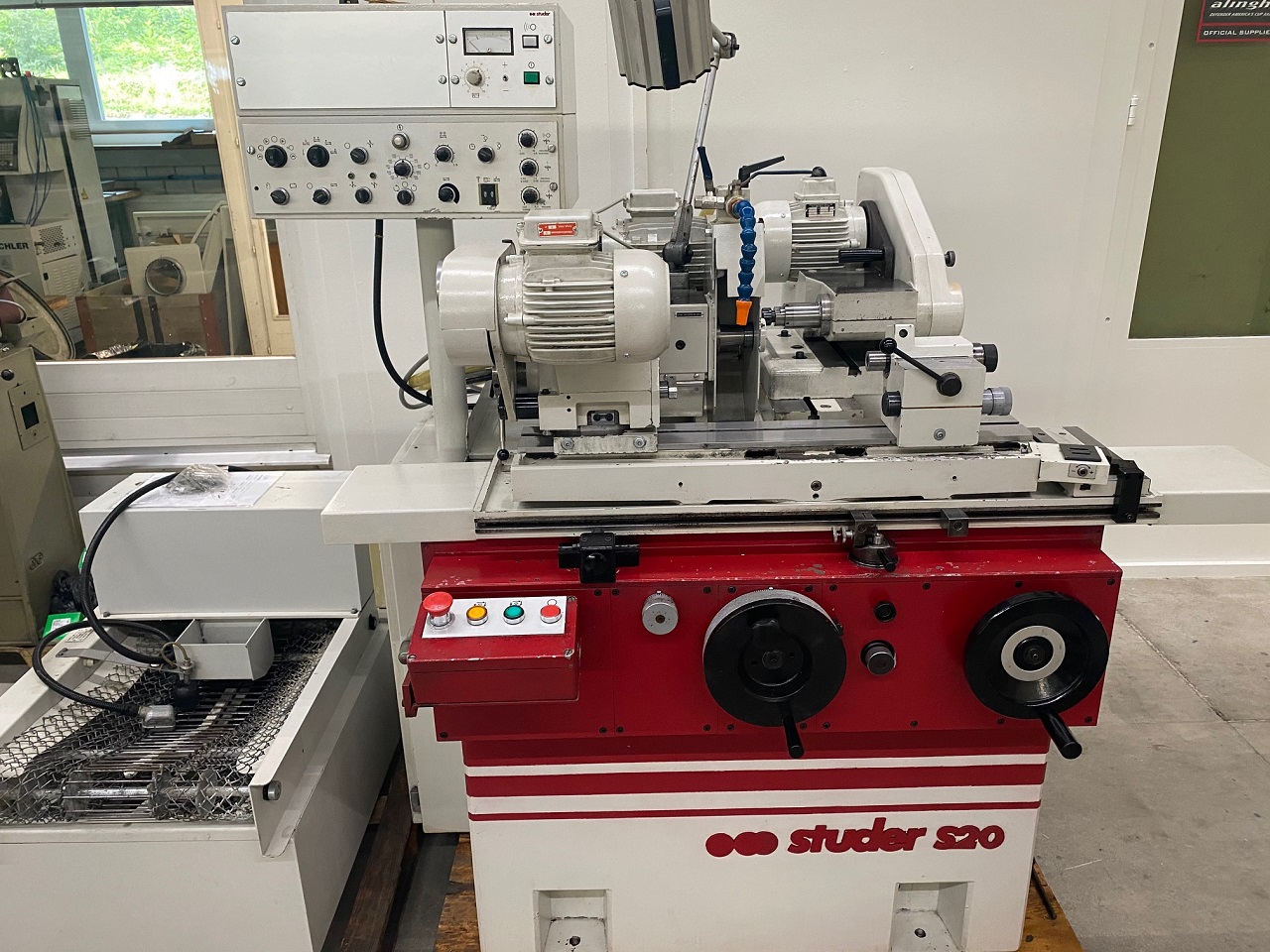

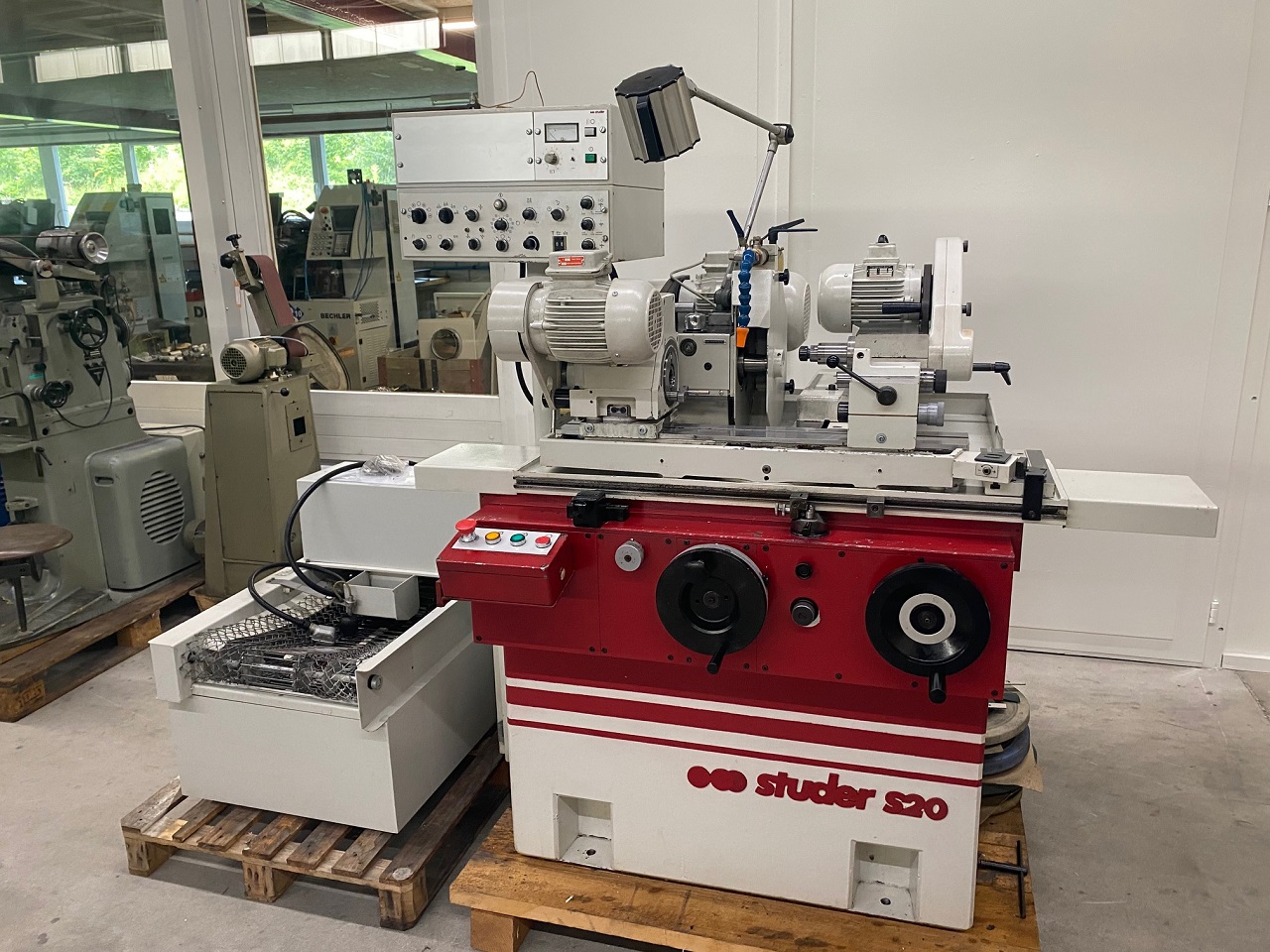

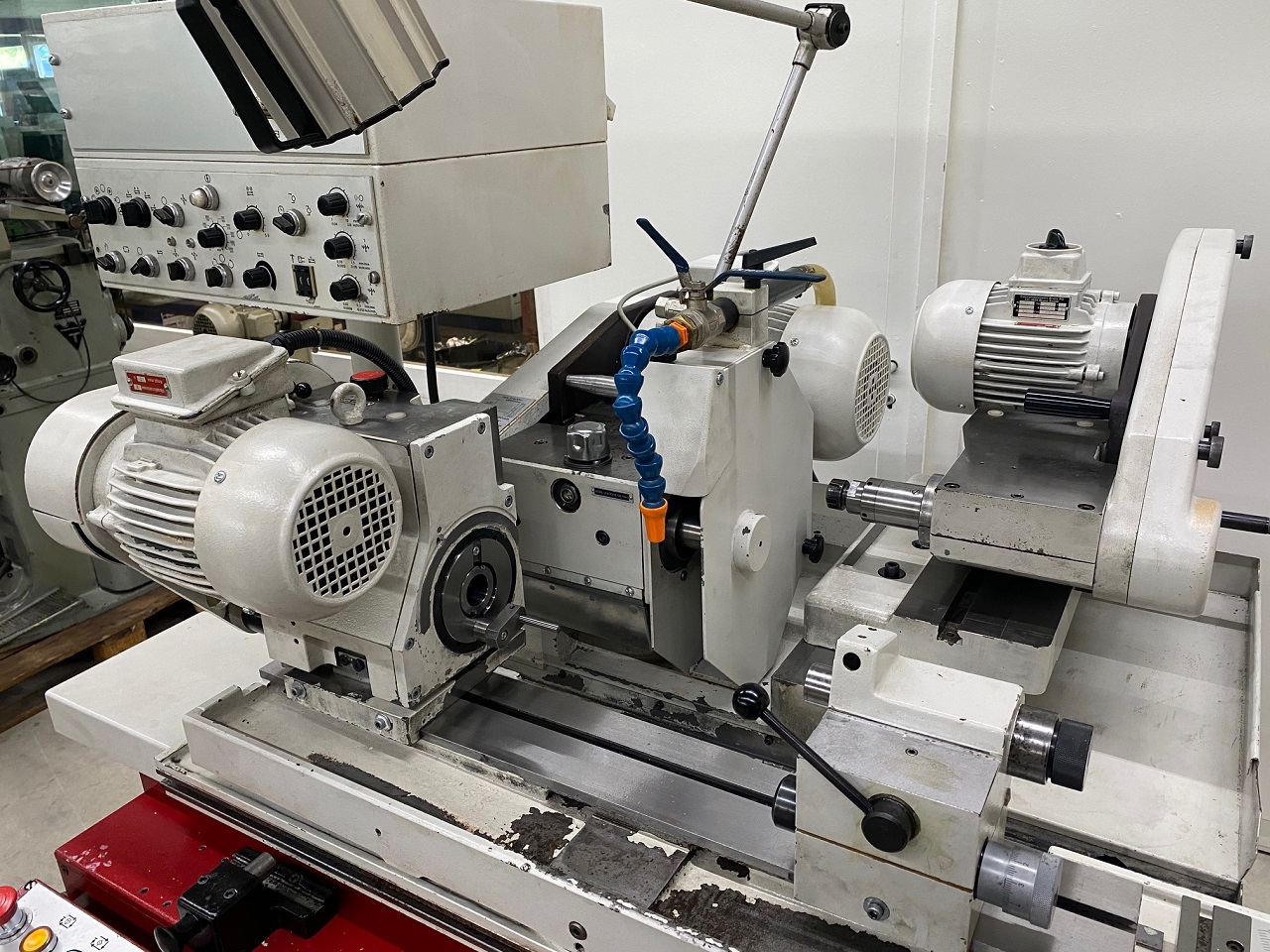

STUDER S-20

产品详情

主要尺寸:
宽度
深度
高度
中心高度
中心距
纵向滑动:
最大旅行
速度
决议
工作台的最大旋转角度
轴头滑动:
最大旅行
速度
决议
右车轮头:
砂轮(直径-宽度-孔)
功率要求
圆周速度
速度
向右旋转范围
选项:
轮对的车轮防护罩最大宽度
工作人员:
带动压轴承
旋转范围
速度范围
配合锥度
夹头
功率要求
主轴扭矩
中心之间的最大工件重量
活载
尾座:
配合锥度
枪管行程
保证准确性:
表面直线度
测量
林夫·斯宾德尔的圆度
连接负载:
最大总功率要求。
最大允许频率波动
要求的空气压力


Main dimensions :

Width1690mm
Depth1430mm
Heigth1765mm
Centre height100mm
Centre distance400mm
Longitudinal slide :

Max. travel430 mm /16.93’’
Speed0,001-10000mm/min
Resolution0,0001mm
Maximum swivel of table15°
Wheelhead slide :

Max. travel140mm
Speed0,001-5000mm/min
Resolution0,0001mm
Wheelhead right :

Grinding wheel (dia. – width – bore)350 x 32 x 127mm
Power requirement3kW
Peripheral speed30m/s
Speeds1600/1975/2200min-1
Swivel range to right30°
Option :

Wheel guard for wheelsets max. width50mm
Workhead :

With hydrodynamic bearing

Swivel range0-90°
Speed range0-1000min-1
Fitting taperMorse4
ColletsW-20
Power requirement0,5kW
Spindle torque10Nm
Max workpiece weight between centres20kg
Live gringing load12Nm
Tailstock :

Fitting taperMorse2
Travel of barrel20mm
Guaranteed accuracy :

Surface straightness

Measure1.4mm
Roundness on linve spiindel0,0003mm
Connection loads :

Total power requirement max.8kVA
Max. permissible frequency fluctuations+/-1Hz
Requred air pressure
