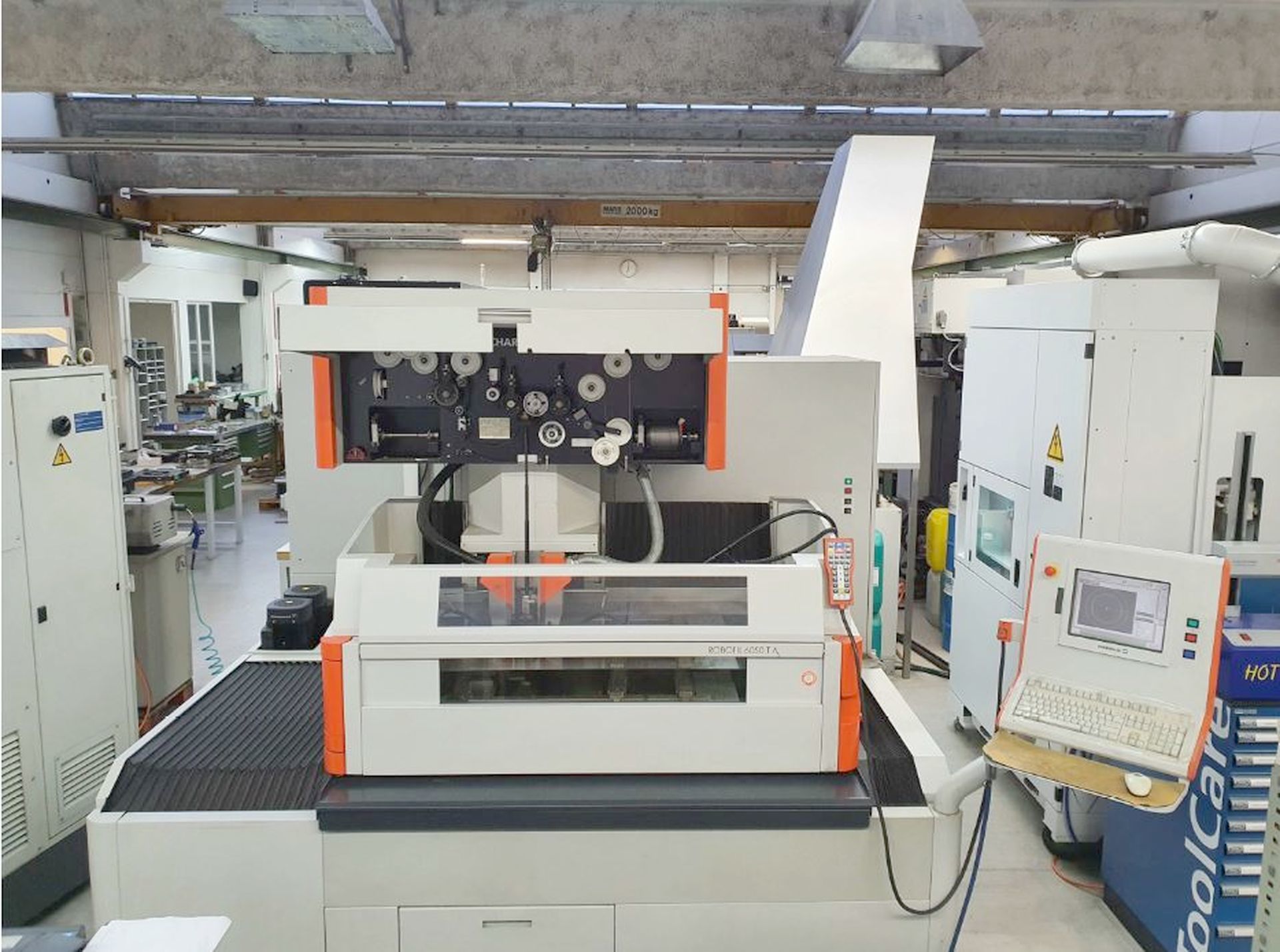

Equipment display
产品详情
控制Win XP/Orange
表1-5-4
工件尺寸1260x690x360 mm
重量范围800公斤
旅行
纵向横向(x轴)630毫米
横向(y轴)400 mm
垂直行程(z轴)160毫米
Strkes u,v±48毫米
分辨率0.5μm
Avance manuelle最大速度15毫米/秒
金属丝
钢丝退绕2-15毫米/分钟
钢丝张拉3-30 N
刀具正交间隙外部0-30°
最小钢丝直径0.050 mm
最大钢丝直径0.300 mm
坦克
总尺寸(长宽高)2150x800x420 mm
容量(工件):900升
过滤系统3卡通切
坦克
总尺寸(长宽高)1420x770x420 mm
容量(工件):450升
冲洗0-25巴
78分贝
工作电压3x400 3P+PE VAC
标称电流22A
所需总功率25 kVA
冷却装置
最大压力4巴
流量17升/分钟
气压
工作压力6-7巴
流量1升/分钟
全方位
总尺寸(长宽高)2663x2610x2380 mm
地板表面4663x3610毫米
重量4100公斤
小时数
小时数(功率下)118'948小时
小时数(工作过程)17'600小时

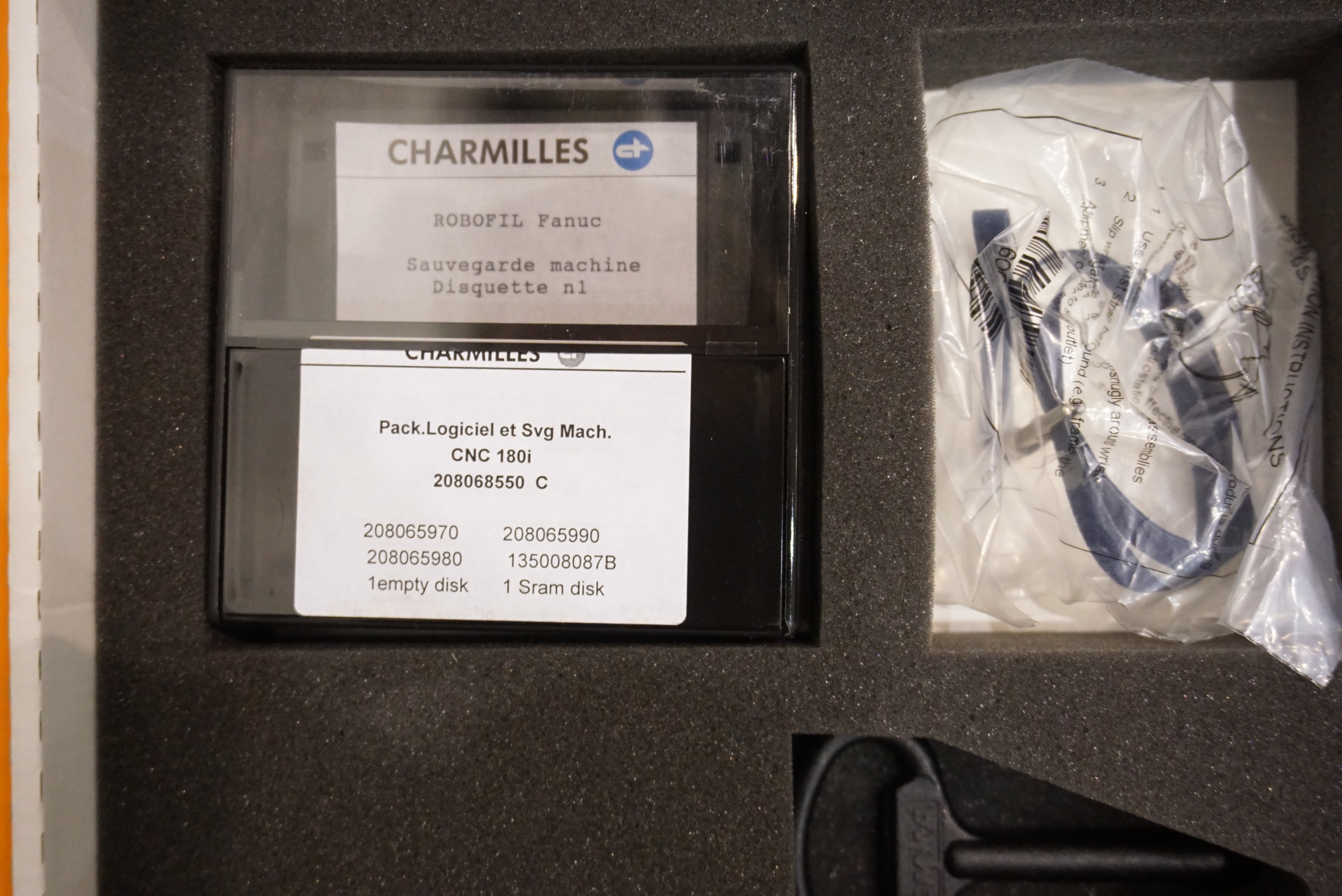

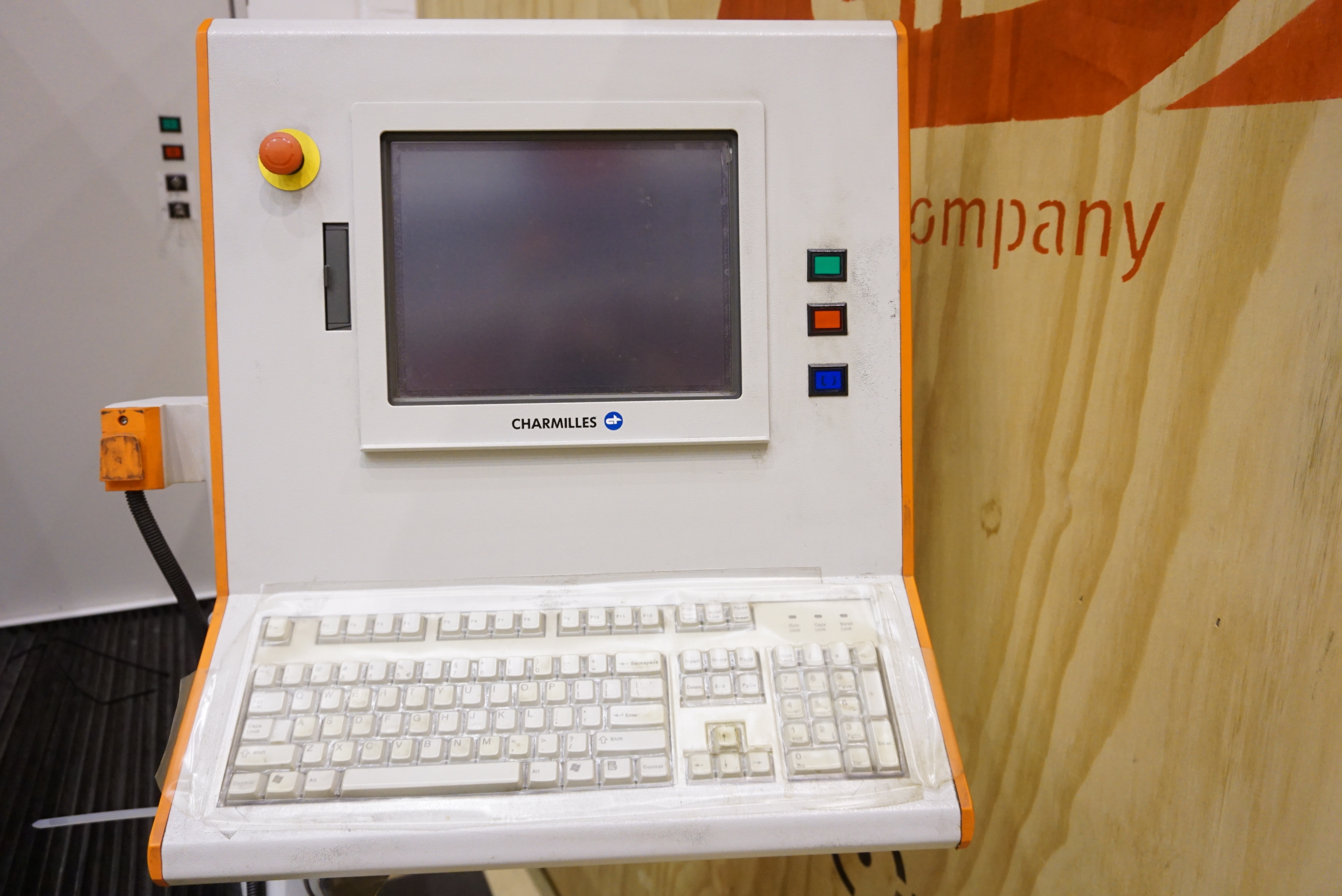

Control Win XP / Orange
Table HMI 1-5-4
Dimension of the workpice 1260x690x360 mm
Range of weight 800 kg
Travels
Longitudinal traverse (x-axis) 630 mm
Cross traverse (y-axis) 400 mm
Vertical travel (z axis) 160 mm
Strkes u, v ±48 mm
Resolution 0.5 μm
Avance manuelle max. 15 mm/s

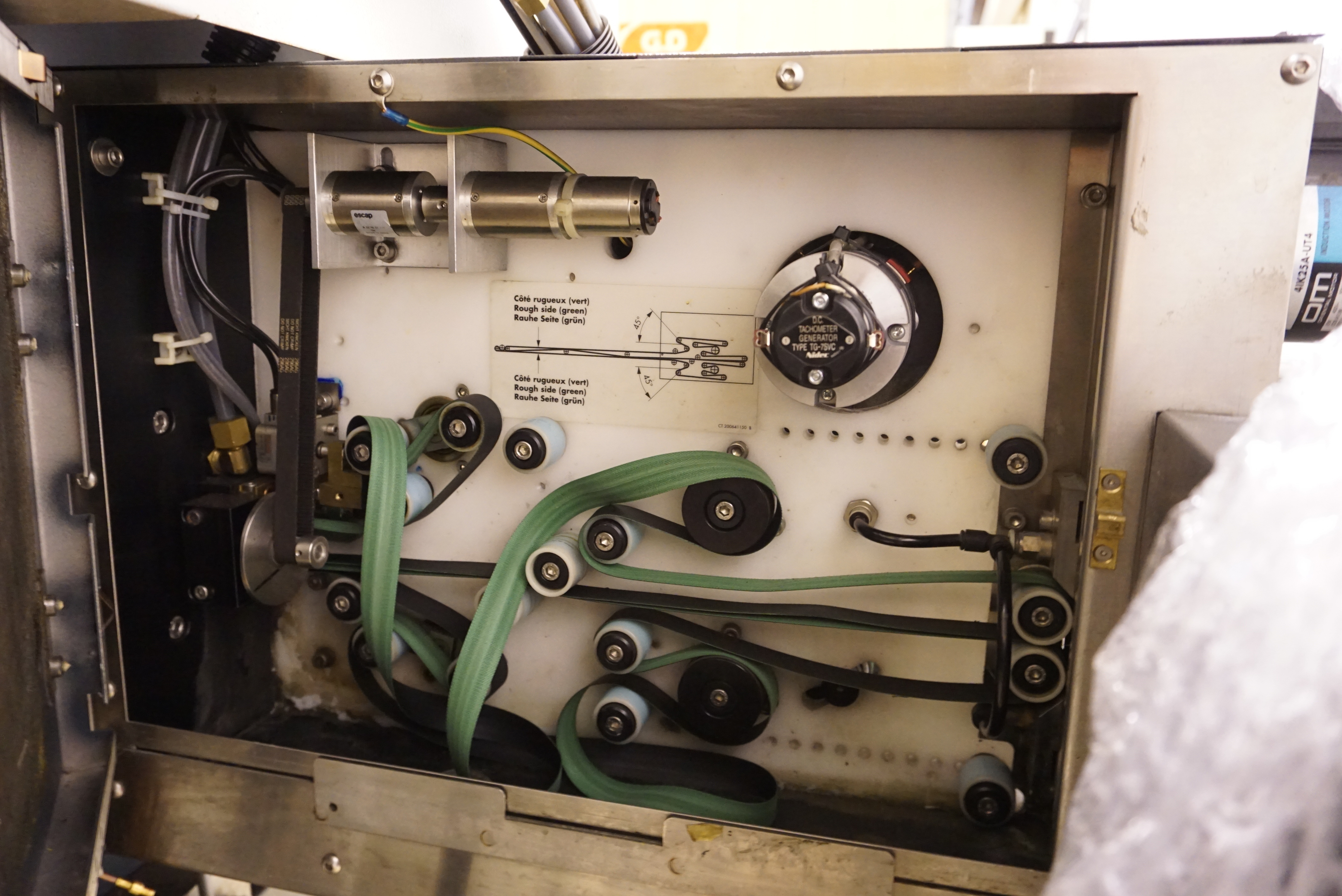

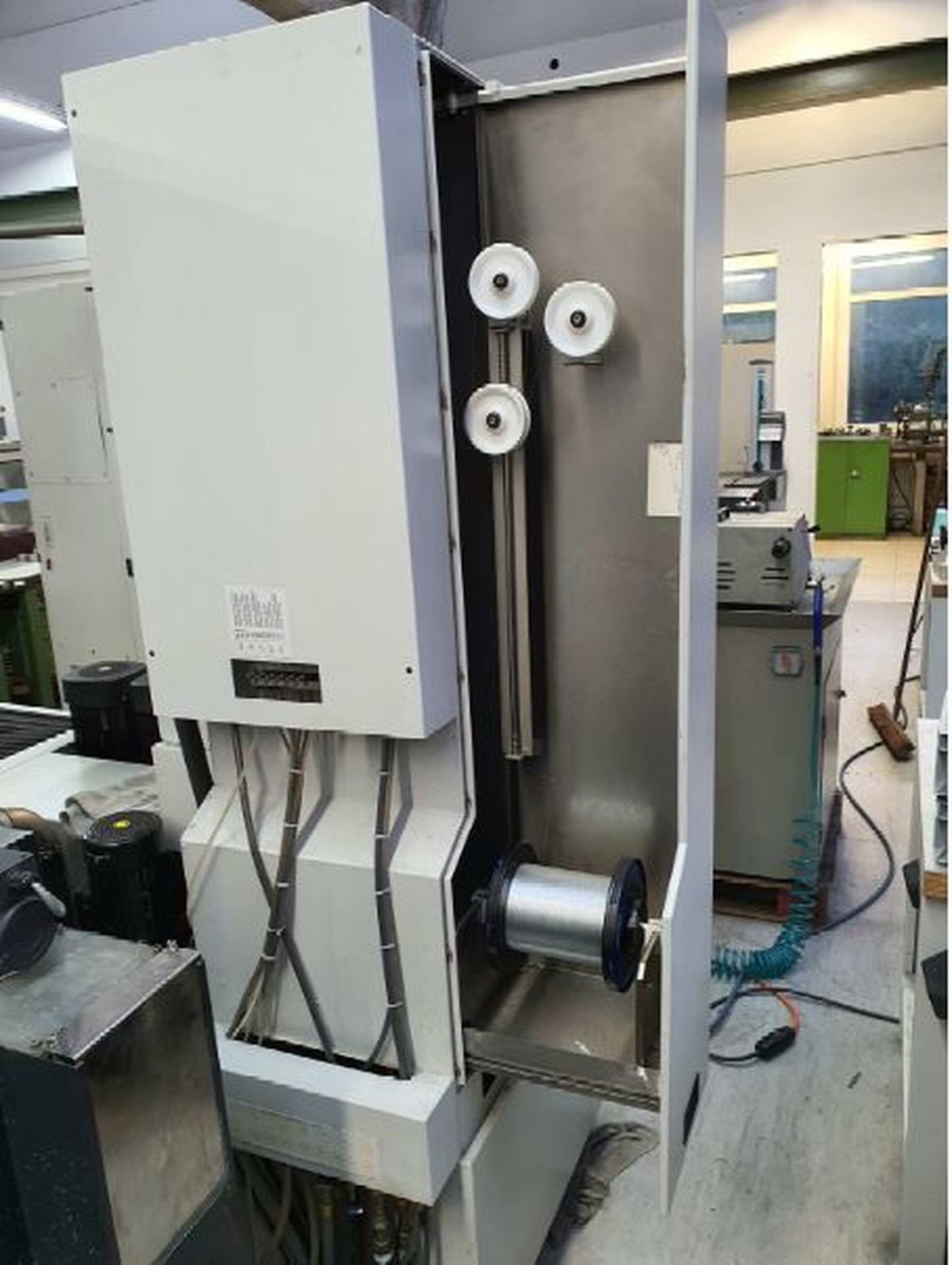

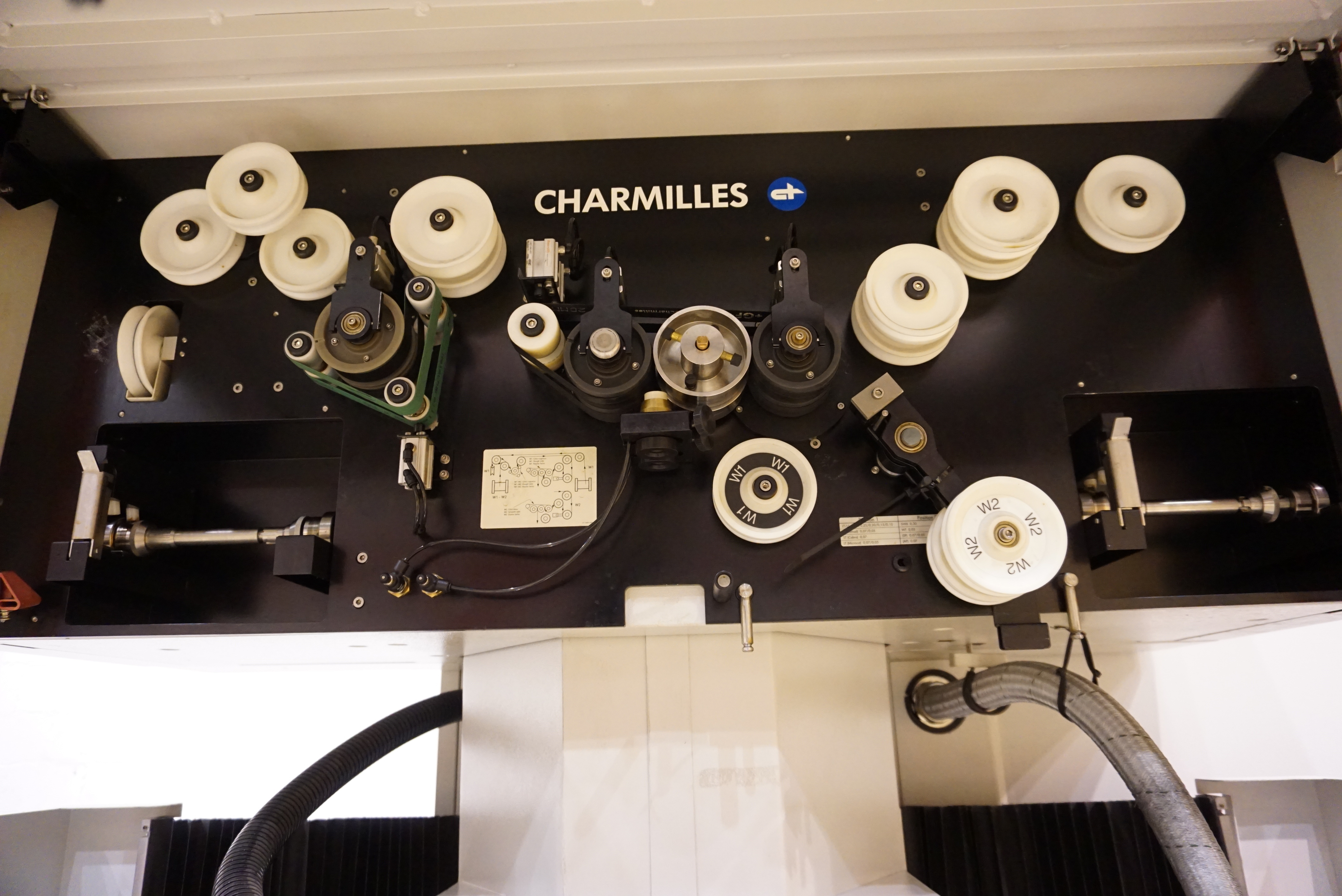

Wire
Wire unwinding 2-15 mm/min
Wire tensioning 3-30 N
Tool orthogonal clearance ext. 0-30 °
Min. wire diameter 0.050 mm
Max. wire diameter 0.300 mm
Tank
Over-all-dimension (lenght-width-height) 2150x800x420 mm
Capacity (work piece): 900 l
système de filtration 3 cartouches
Tank
Over-all-dimension (lenght-width-height) 1420x770x420 mm
Capacity (work piece): 450 l
Flushing 0-25 bar
78 dB

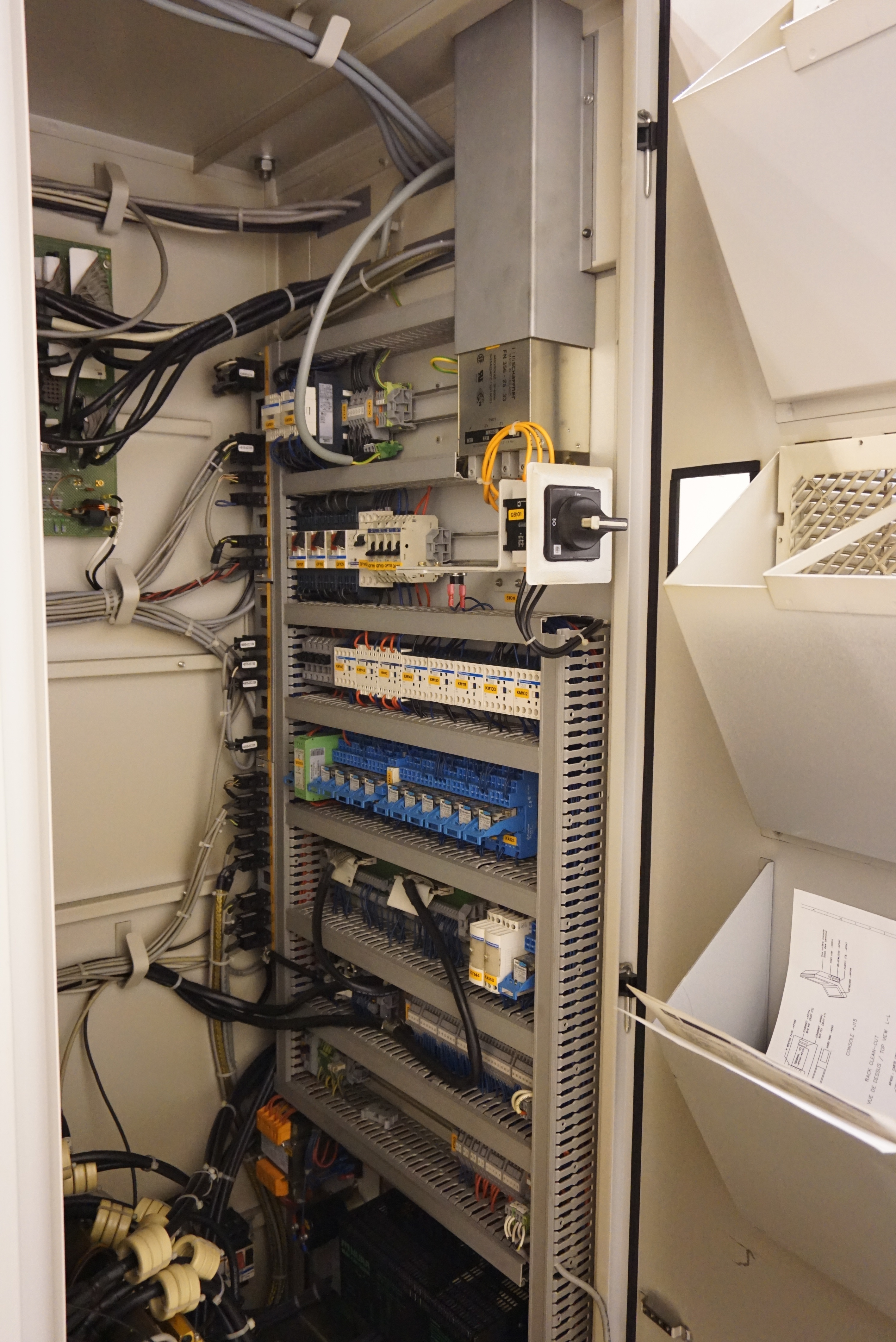

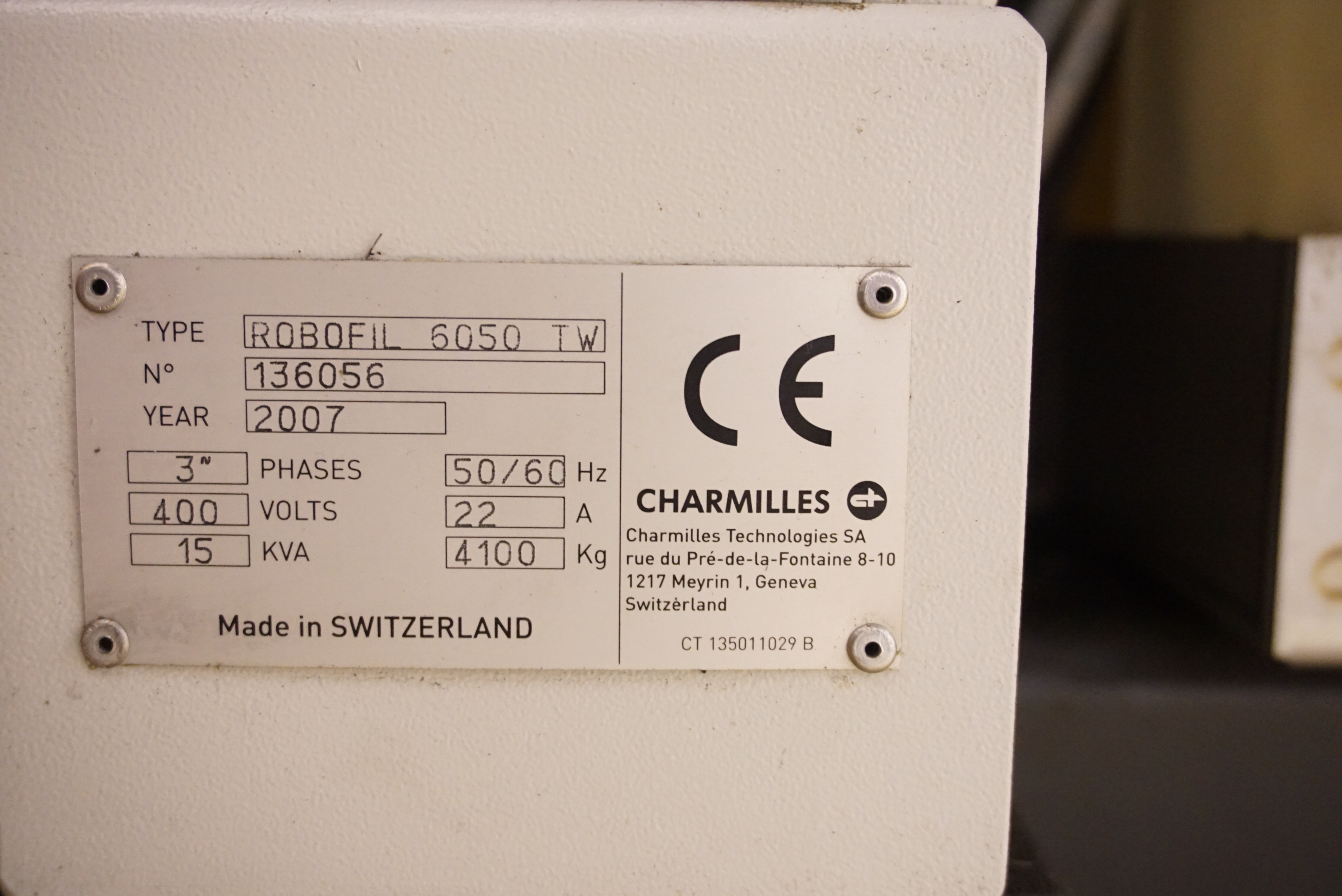

Operating voltage 3x400 3P+PE VAC
Nominal current 22 A
Total power required 25 kVA
Coolant unit
Max. pressure 4 bar
Flow 17 l/min
Air pressure
Pressure of work 6-7 bar
Flow 1 l/min
Over-all dimensions
Over-all-dimension (lenght-width-height) 2663x2610x2380 mm
Surface on floor 4663x3610 mm
Weight 4100 kg
Number hours
Number hours (under power) 118'948 h
Number hours (working process) 17'600 h
