首页 > 设备展示 > 数控高精度磨床

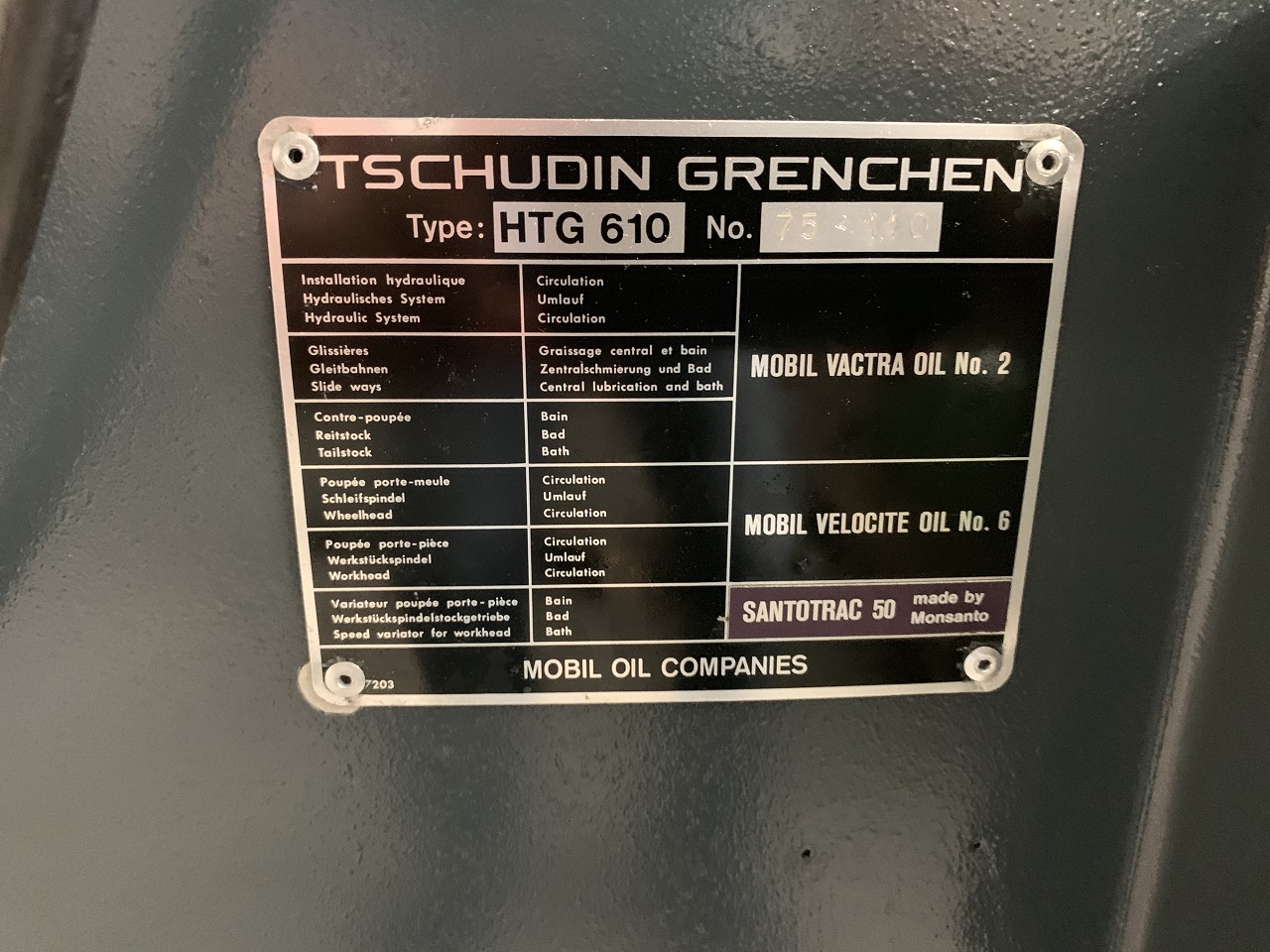

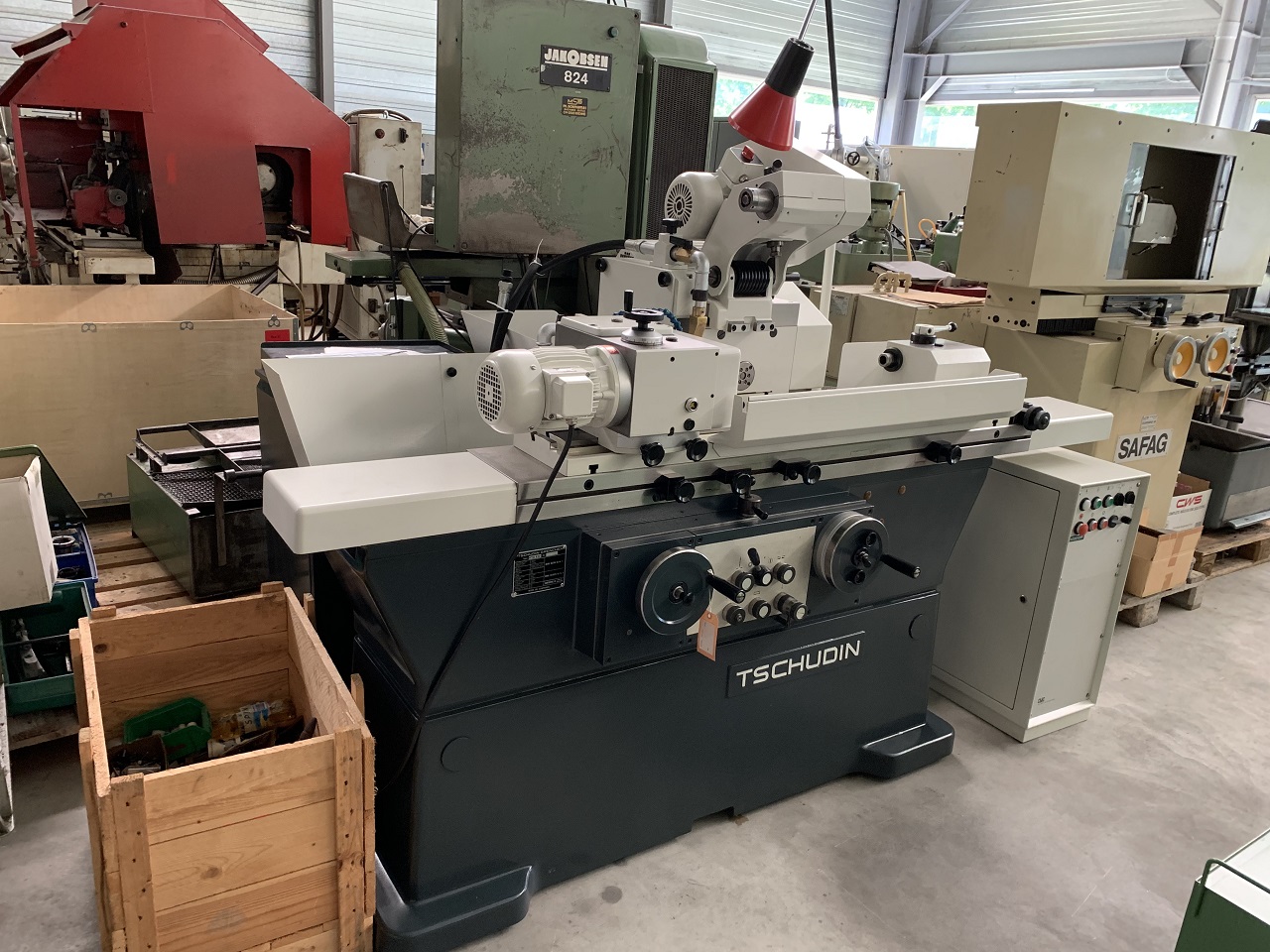

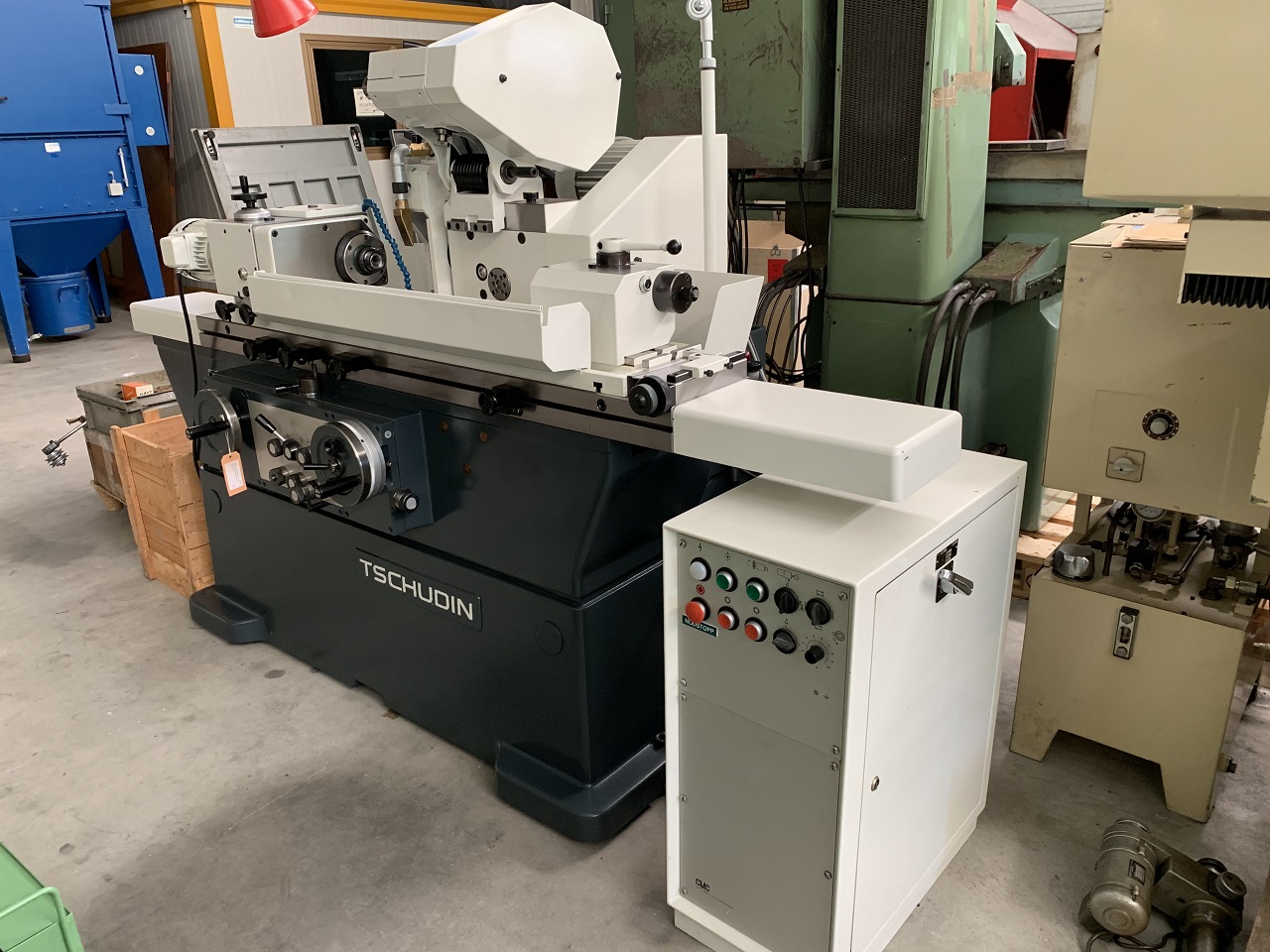

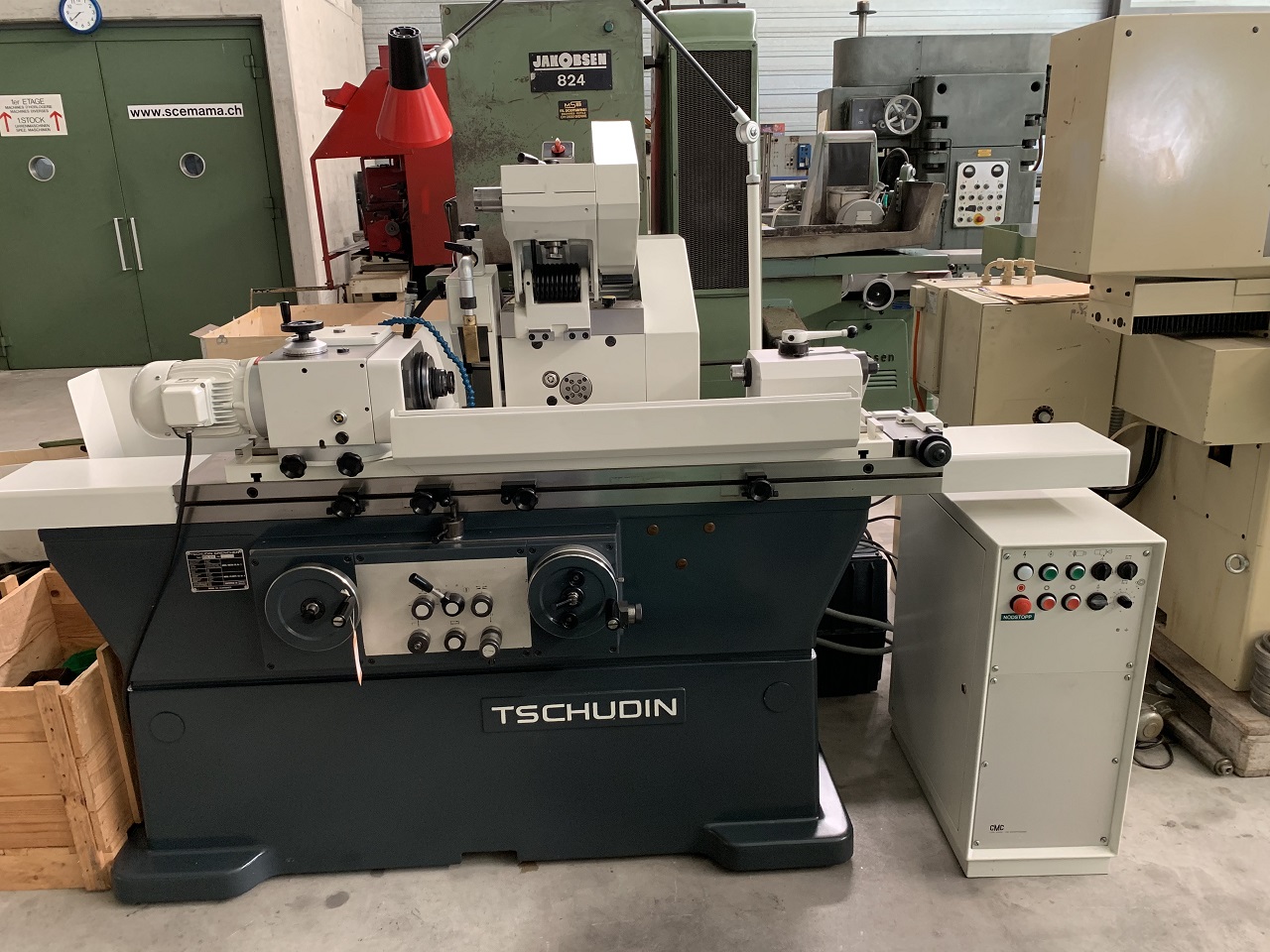

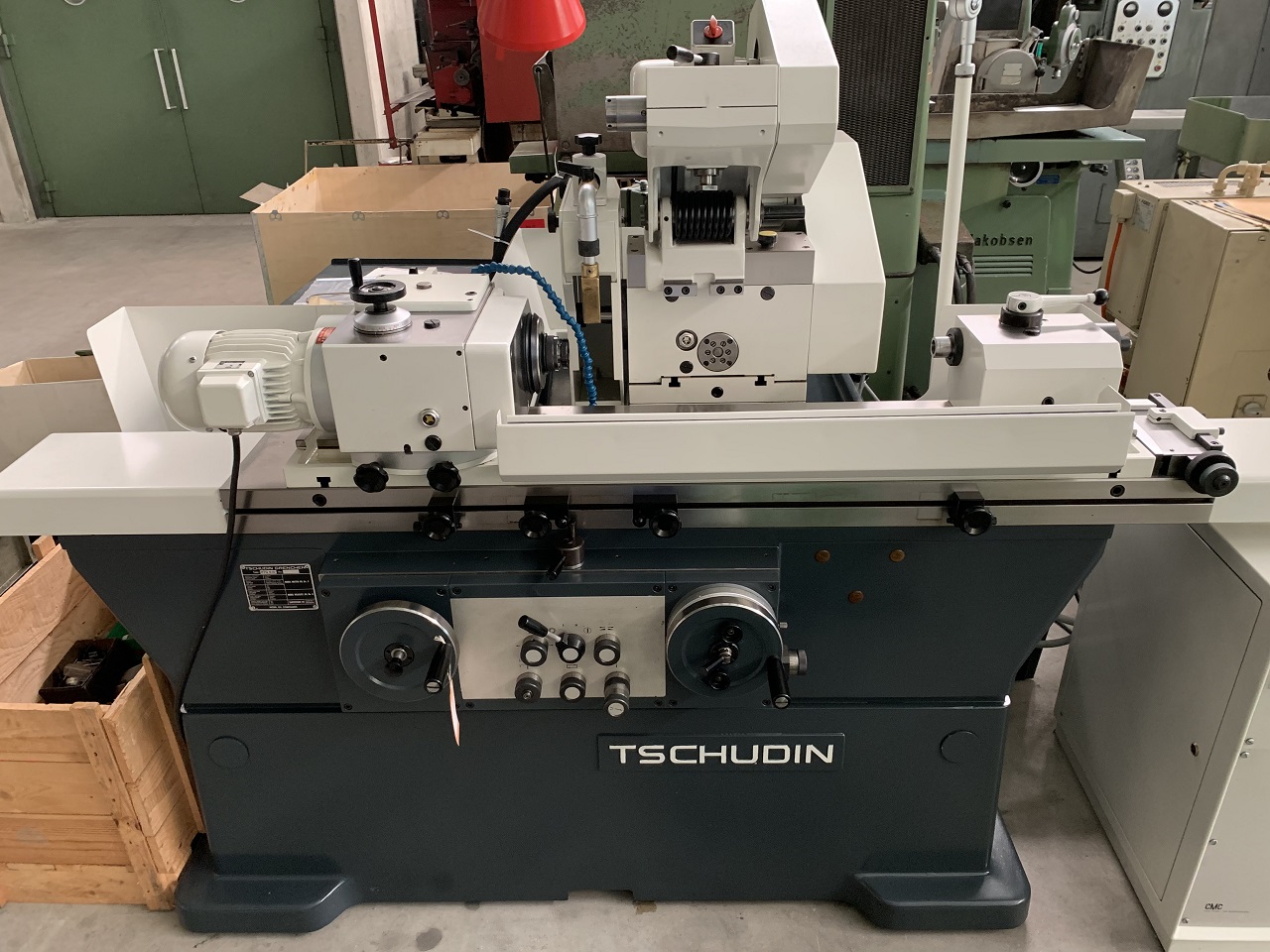

TSCHUDIN HTG-610

产品详情

主要数据
中心间距
中心高度
所需功率
工作台
表行程最大值。
工作台速度,无级,最高可达
反向驻留到
夹紧底座旋转
车轮头
轮径
车轮进给,无级,最高可达
快进快退
工头
旋转通过
主轴锥度
主轴速度,无级
电机功率
尾架
套筒内锥度
套筒行程
铰链式内研磨附件
主轴最大直径。
电机功率
冷却液箱
宽度
包括泵在内的高度
容量
各种配件:
工件主轴箱MT4
车头箱
尾架
牵引杆W20
减速套筒W20/MT4
一套20个卡盘W20
提取器
平衡股权
5内部研磨配件
1个卡盘固定装置E20和3个卡盘
1个计数器点满HM MT3
1个计数器点满-半,HM MT3
1个可伸缩的校正装置,带底座和菱形支架
1个减速套筒MT4/MT3
1.照明
1液压总成
1控制柜
1个金属工具柜


MAIN DATA

Distance between centres600mm
Height of centres100mm
Power required4HP

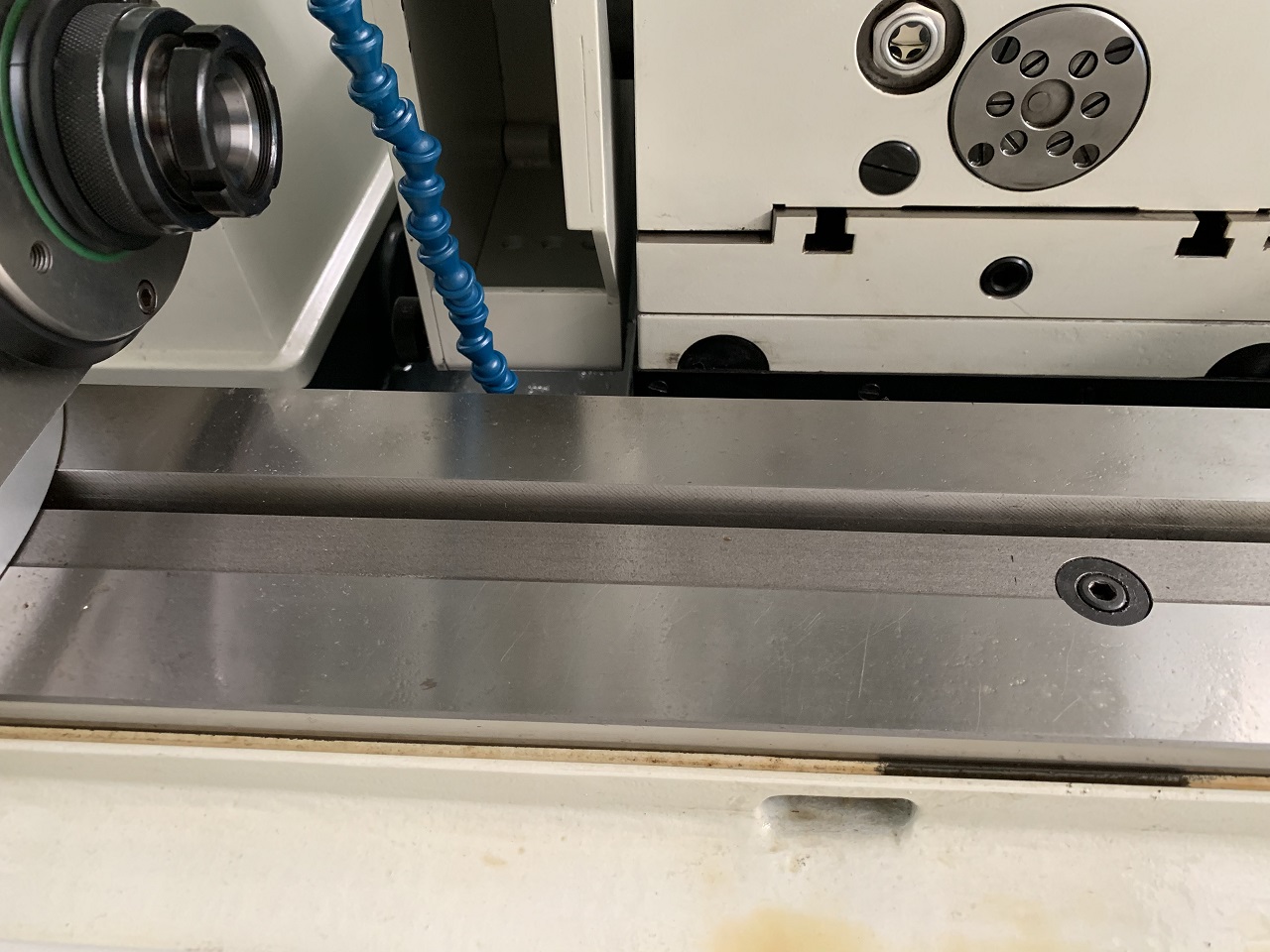

MACHINE TABLE

Table travel max.620mm
Table speed, stepless, up to5m/min
Reversing dwell up to4sec
Clamping base swivelling7°

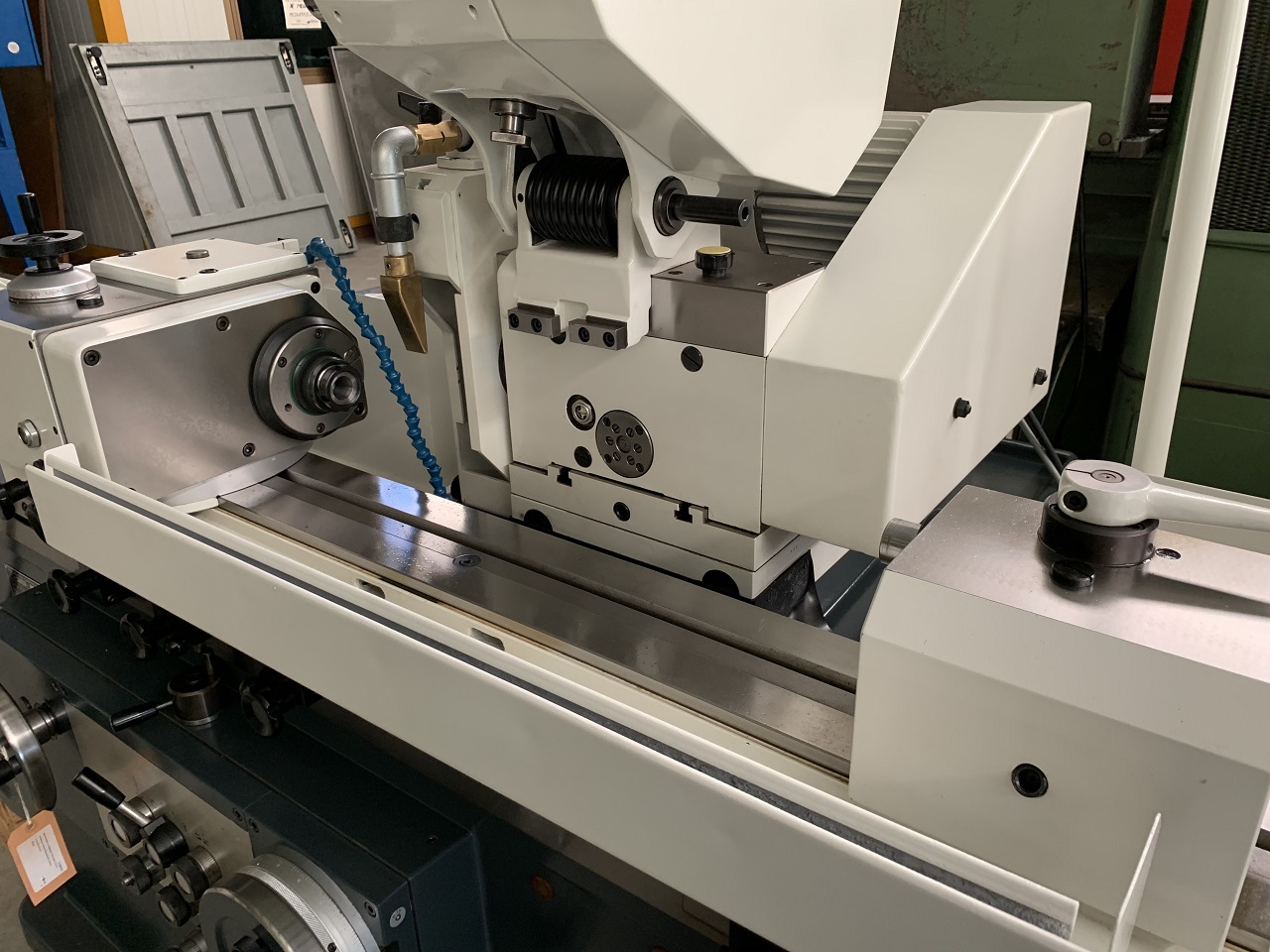

WHEELHEAD

Wheel diameter450mm
Wheel feed, stepless, up to0,04
Rapid advance and return30mm
WORKHEAD

Swivelling through360°
Spindle taperMorse4
Spindle speeds, stepless65-500RPM
Power of motor0,5HP
TAILSTOCK

Internal taper of sleeveMorse3
Travel of sleeve20mm
INTERNAL GRINDING ATTACHMENT, HINGED TYPE

Spindle diameter max.80mm
Power of motor1,5HP
COOLANT TANK

Length780mm
Breadth480mm
Height including pump650mm
Capacity100lt
Various accessories:

Workpiece headstock MT4

Wheelheadstock

Tailstock

Drawbar W20

Reduction sleeve W20/MT4

Set of 20 chucks  W20

Extractor

Balance stake

5 internal grinding fittings

1 chuck-holding fitting E20 with 3 chucks

1 counter-point full HM MT3

1 counter-point full – half, HM MT3

1 retractable trueing-up device, with bases and diamond-holder

1 reduction sleeve MT4/MT3

1 lighting

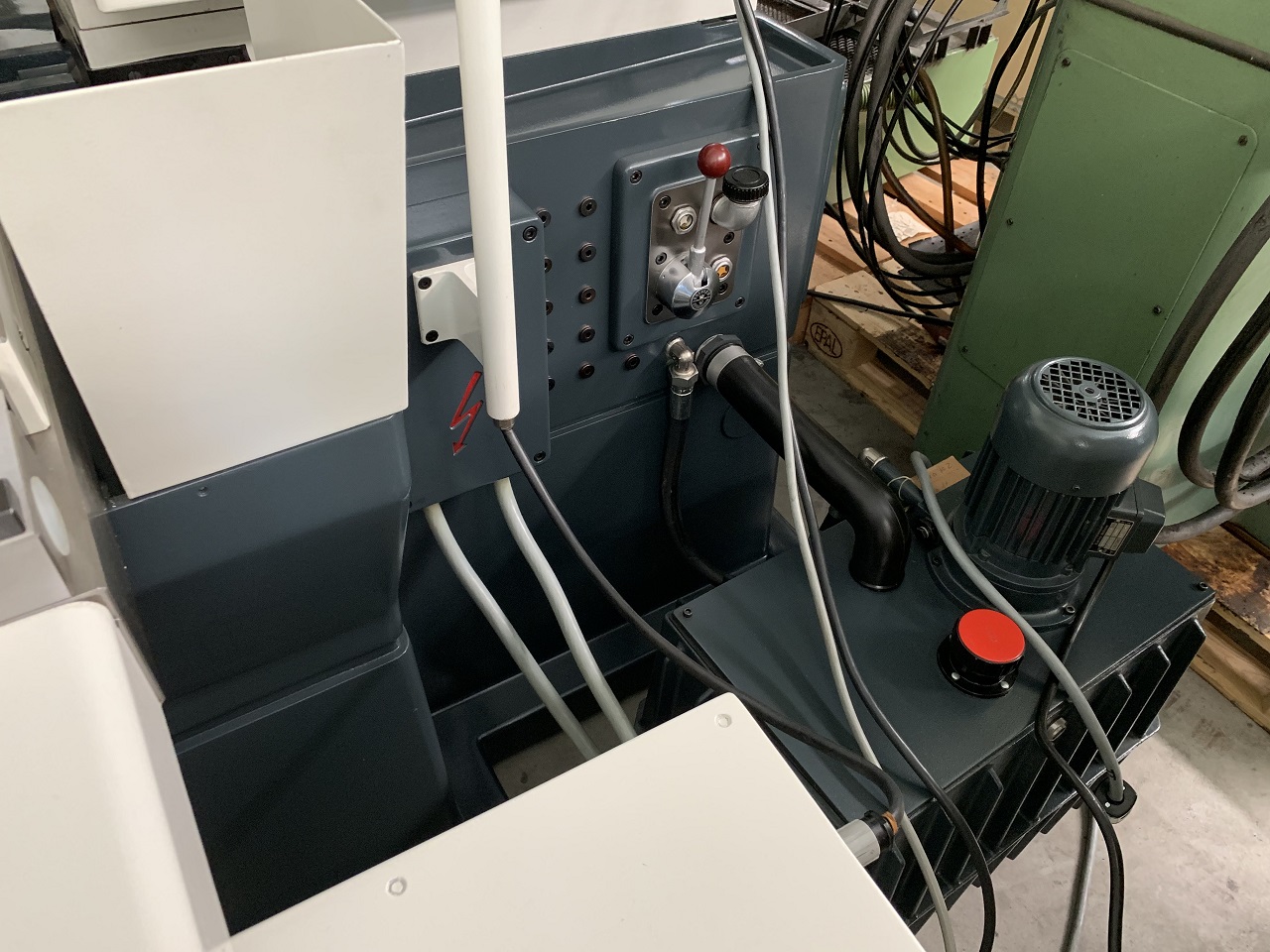

1 hydraulic-group

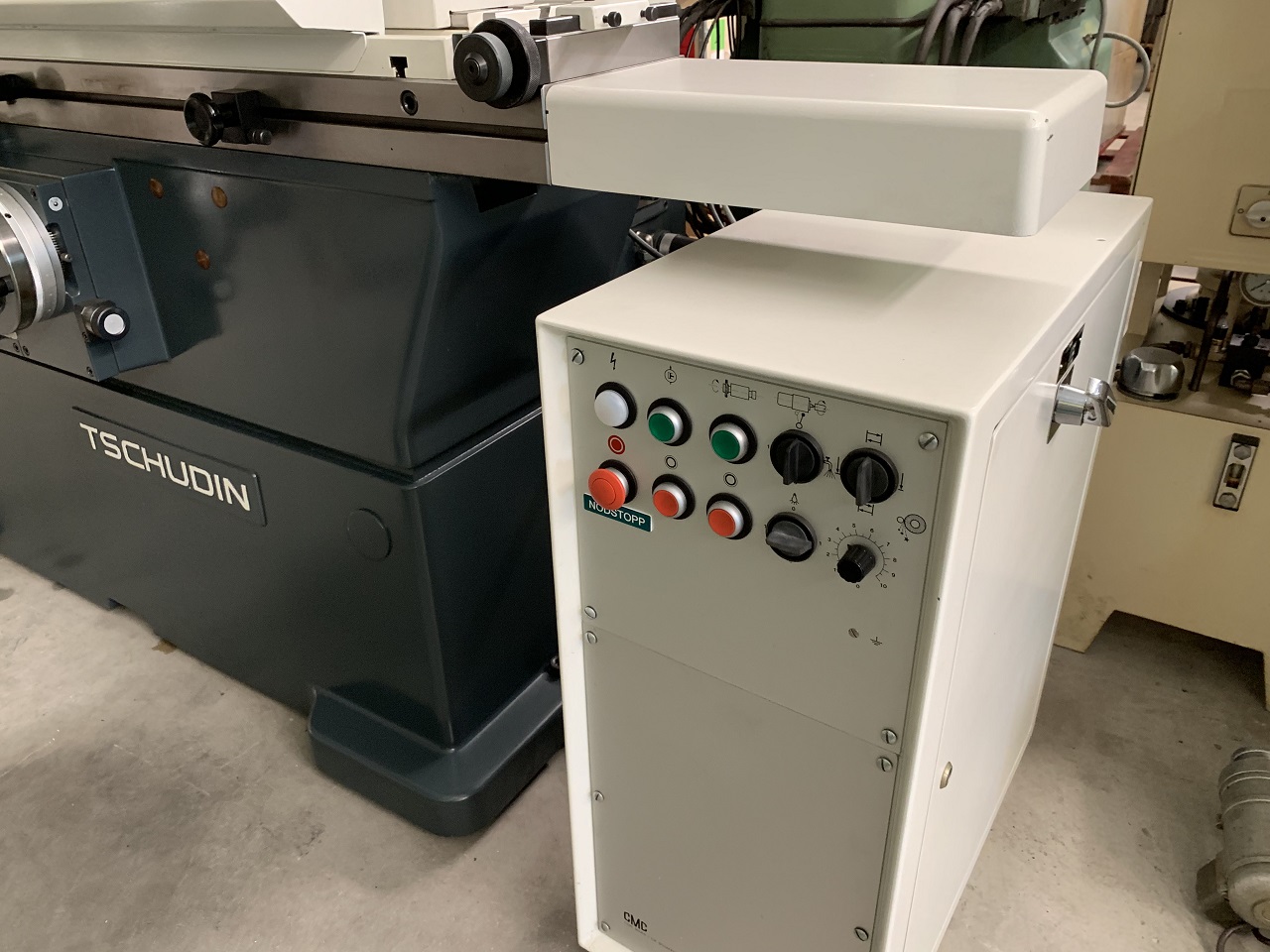

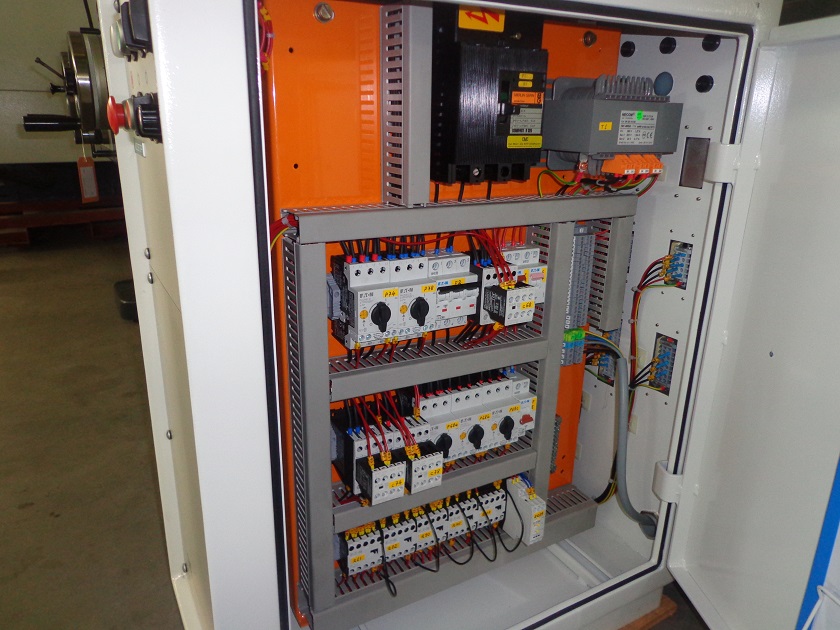

1 control cabinet

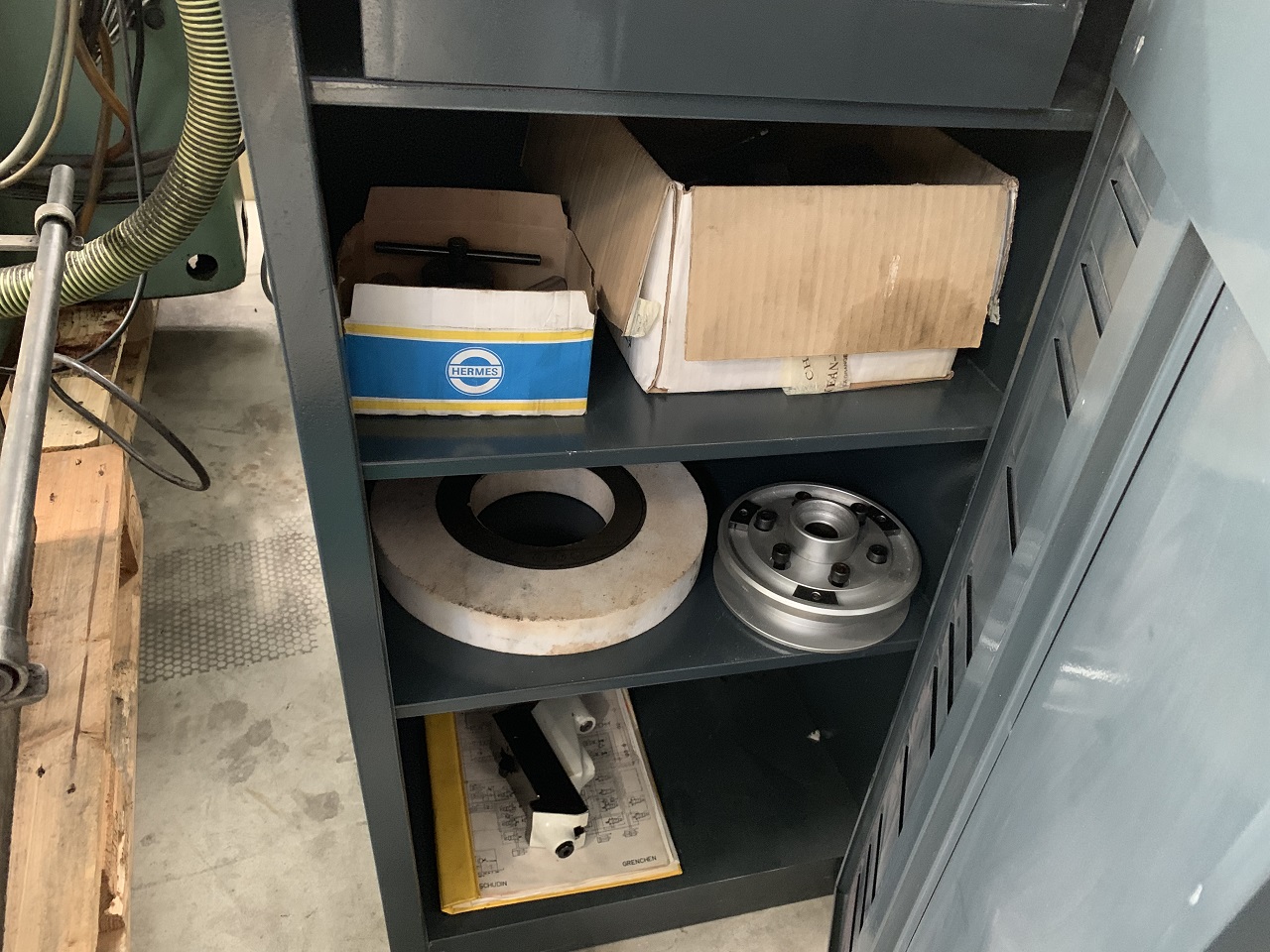

1 metallic tools cabinet
