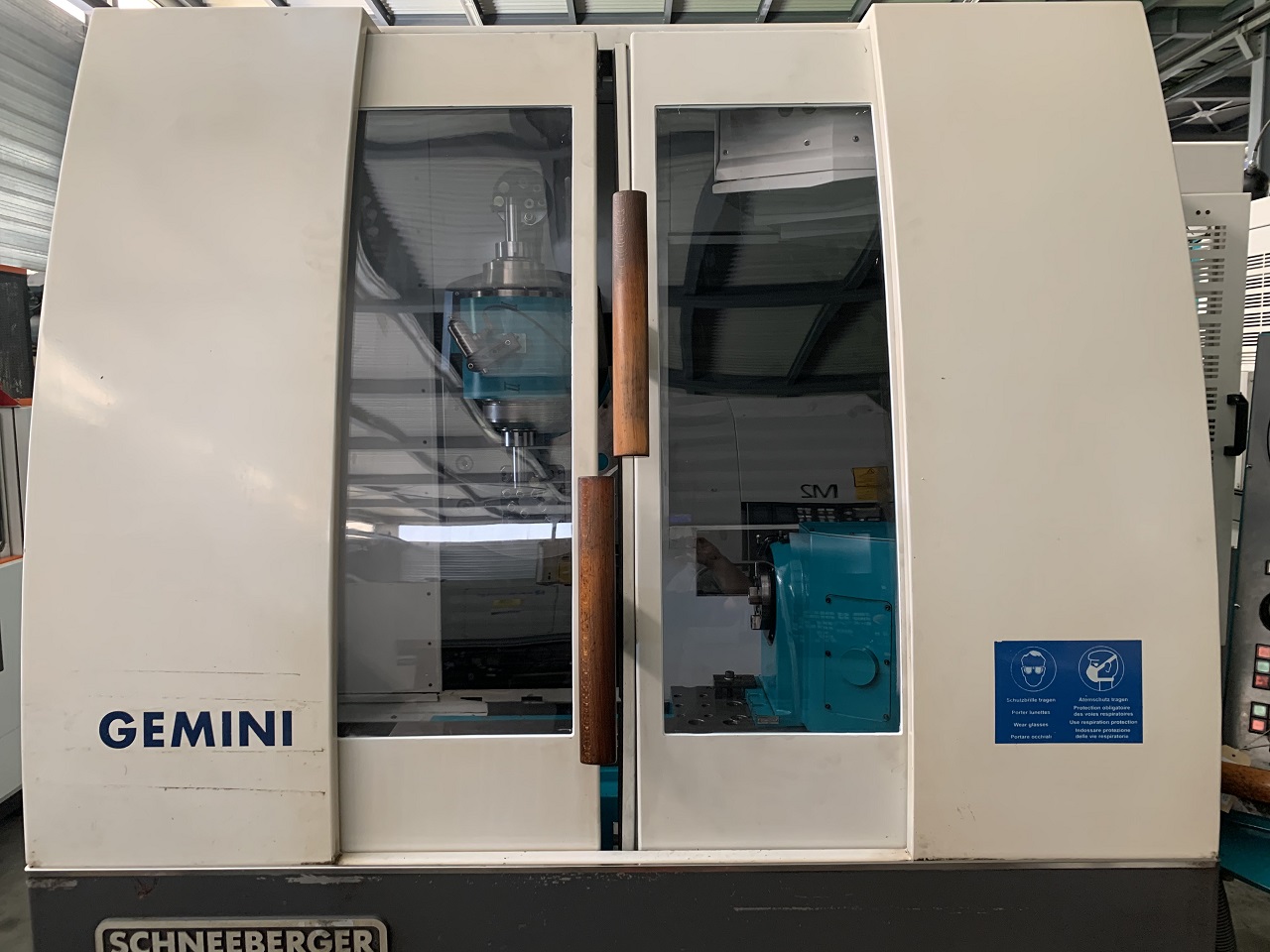

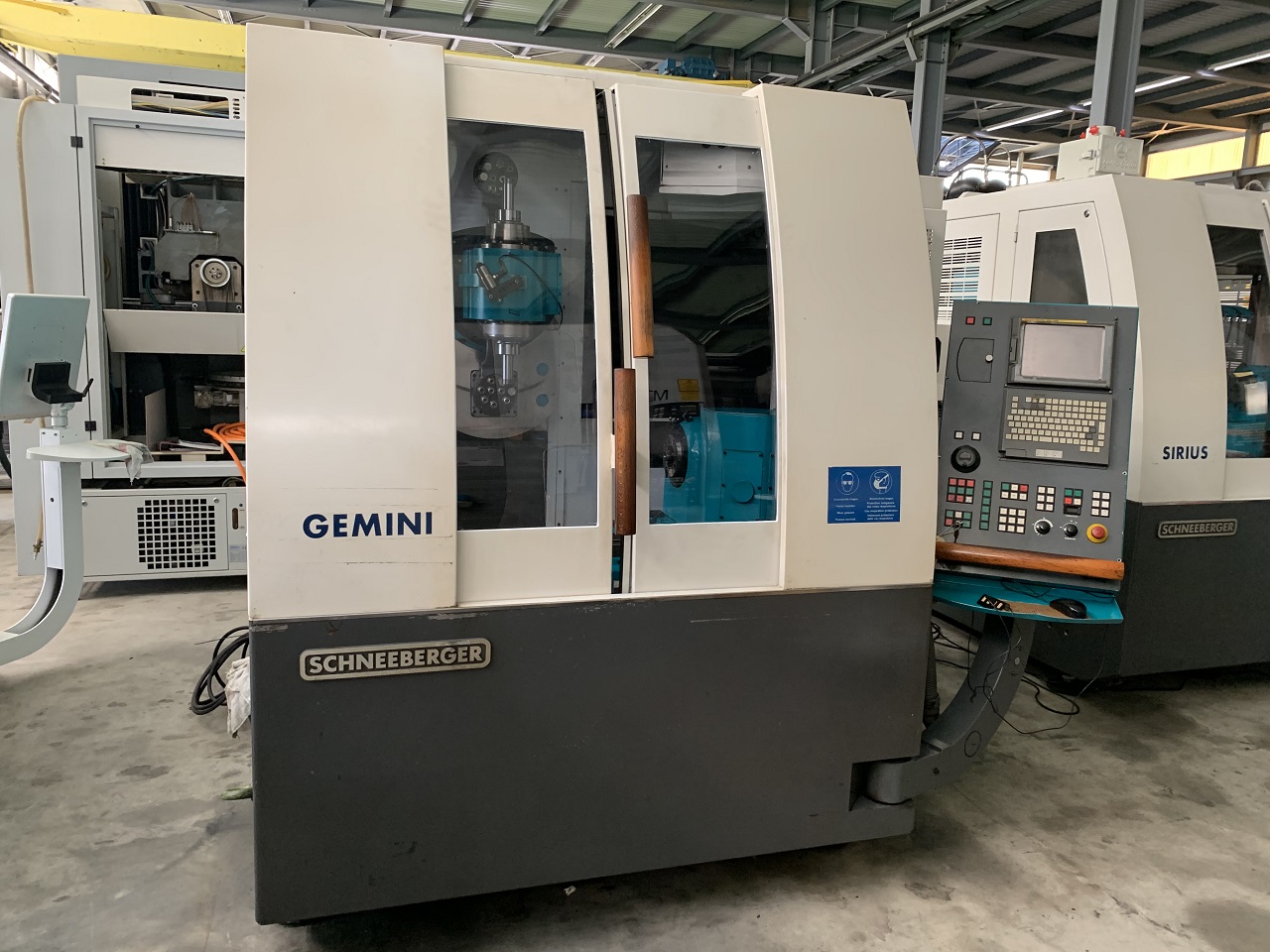

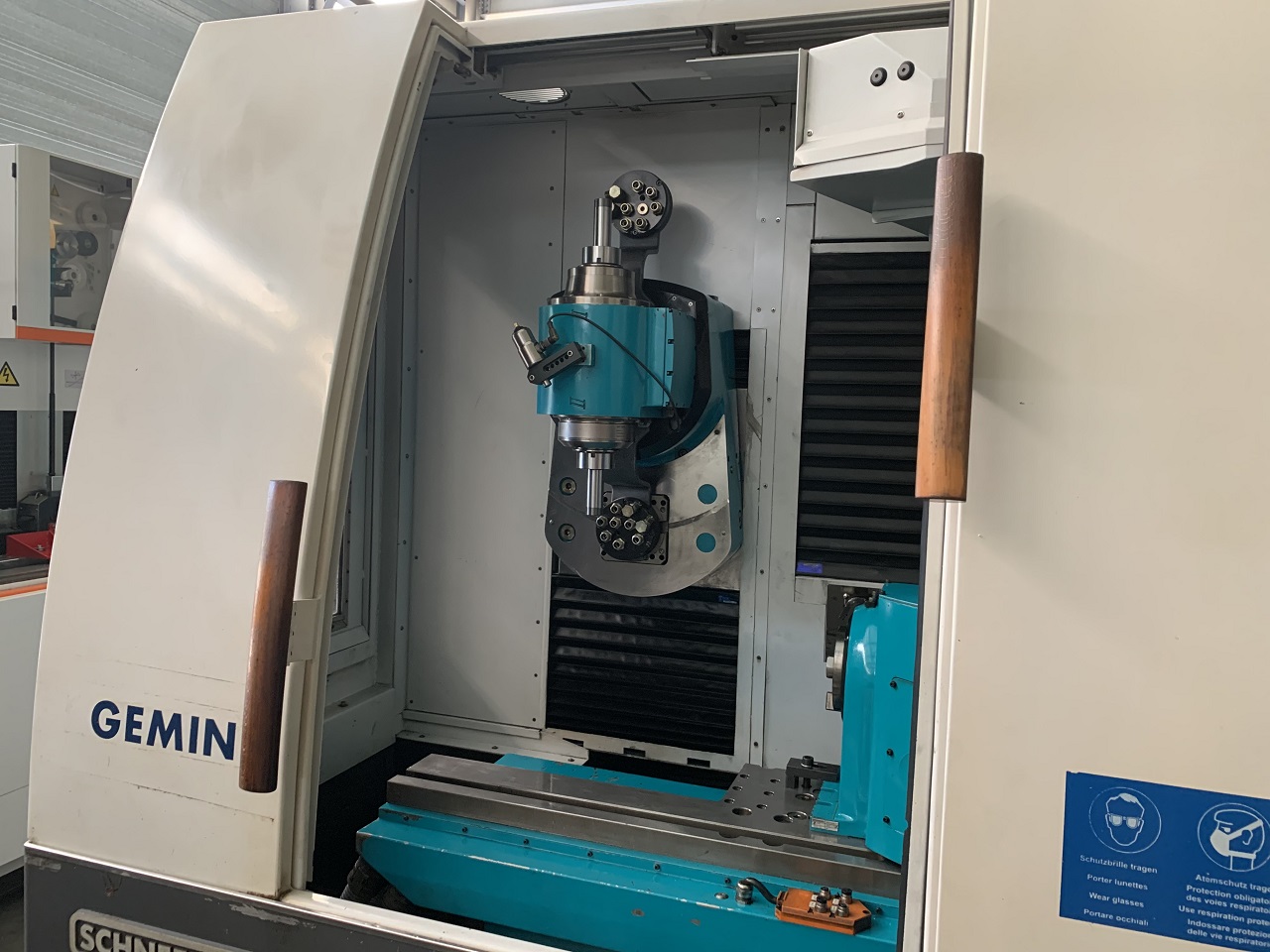

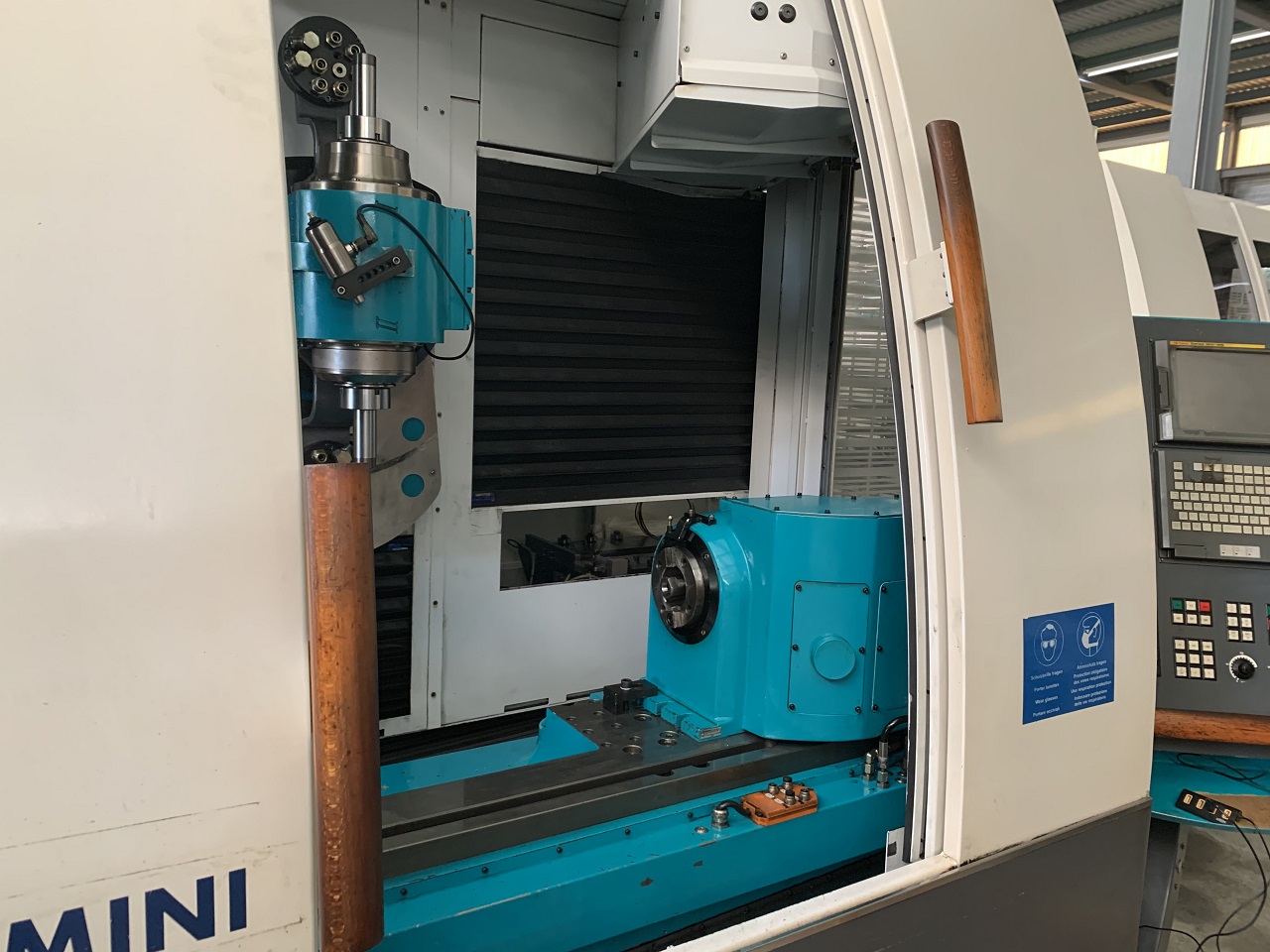

SCHNEEBERGER GEMINI DMR

产品详情

控制
测量系统
X、Y和Z轴
A轴
C轴
磨头,磨头
功率
主轴转速
主轴附件
最大车轮直径
最大轮数
直线轴
X轴,移动
最高时速
精度
传动比
驱动力
Y轴,行程
最高时速
精度
传动比
驱动力
Z轴,行程
最高时速
精度
传动比
驱动力
旋转轴
C轴,角度
最高时速
精度
驱动力
C轴’角
最高时速
驱动力
A轴
旋转
最高时速
精度
功率
变尖
中心高度
桌子
宽度
电气连接负载
额定功率
紧张
频率
主保险丝
各种配件:
零件设定者

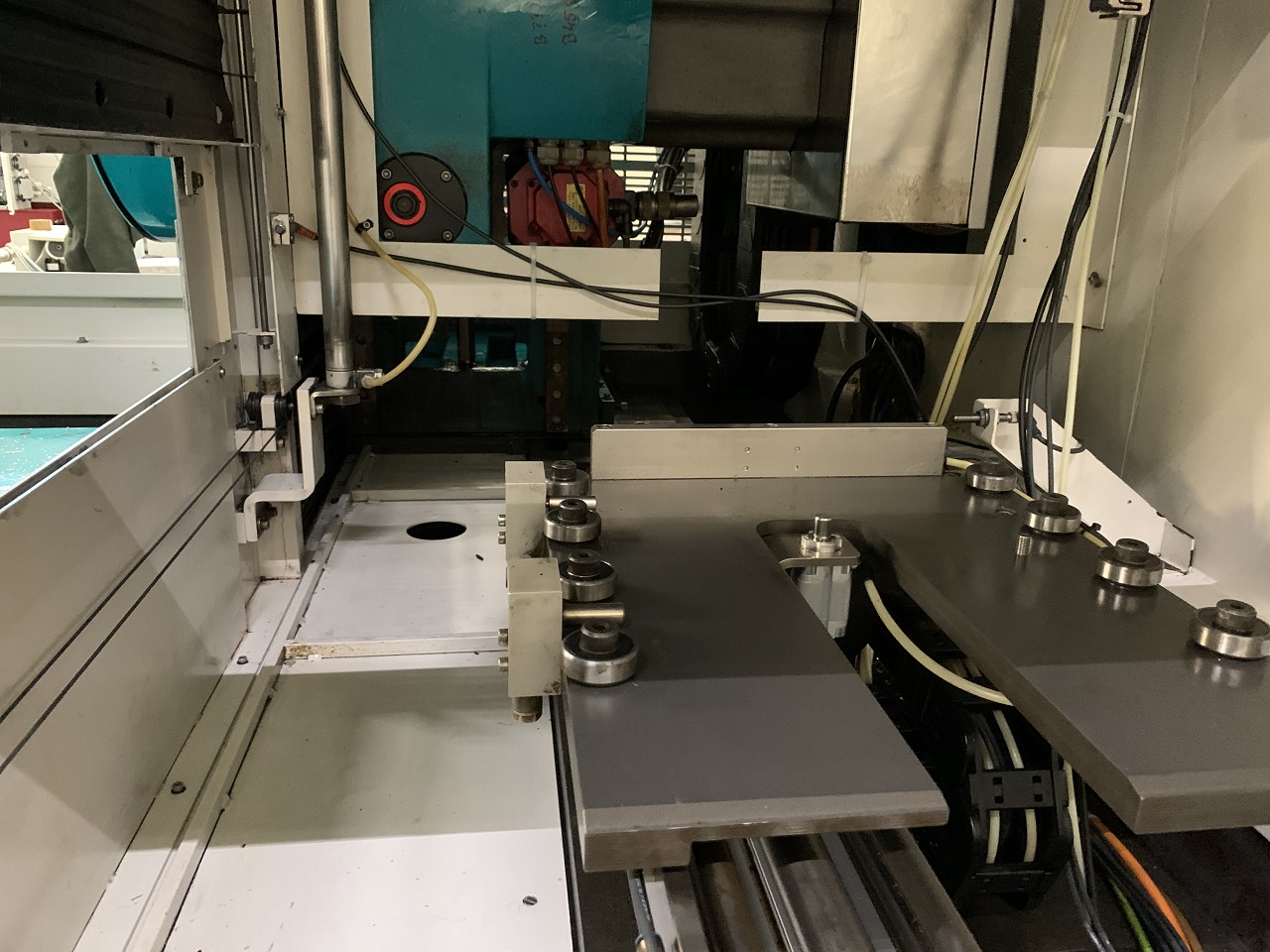

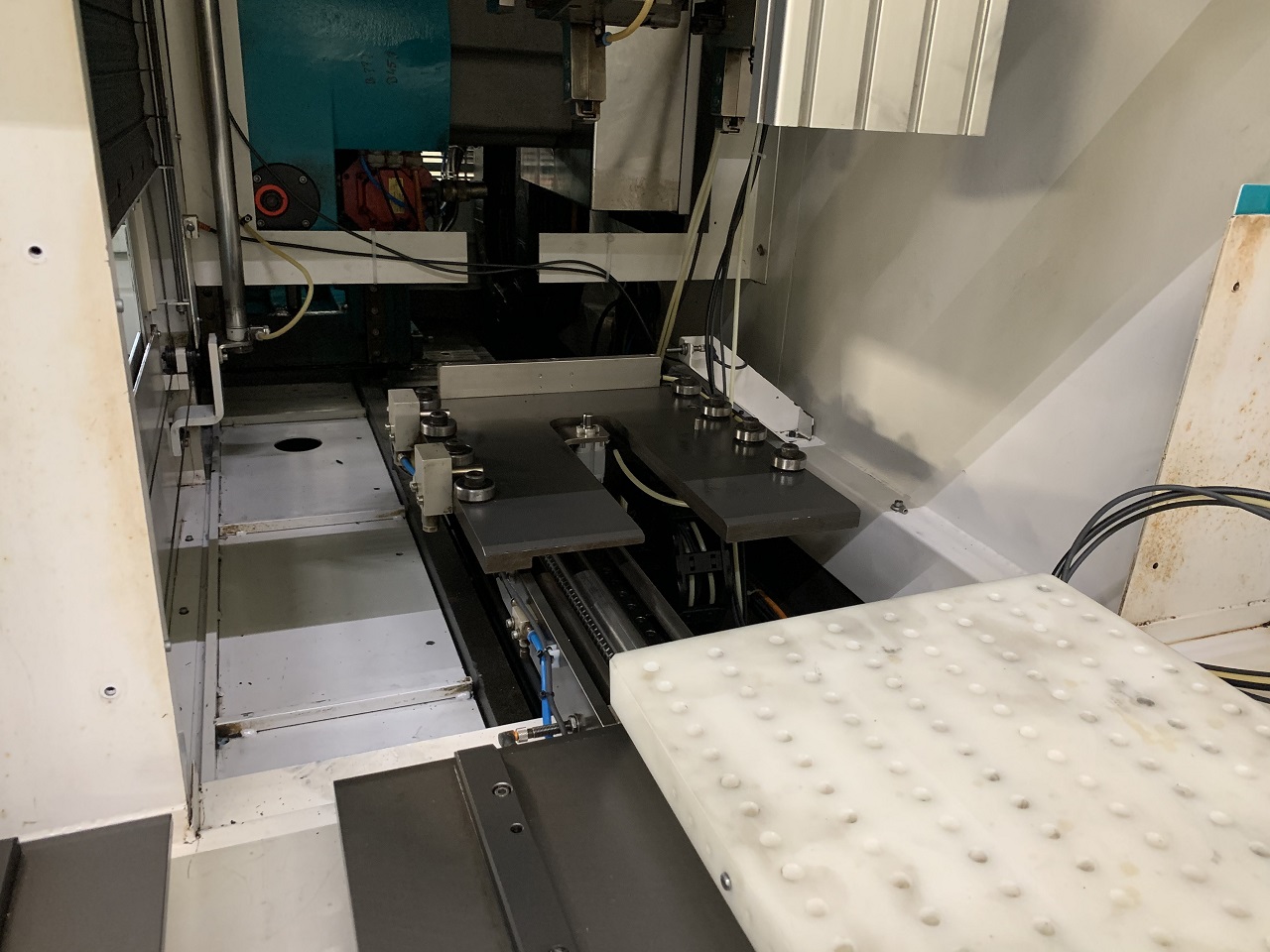

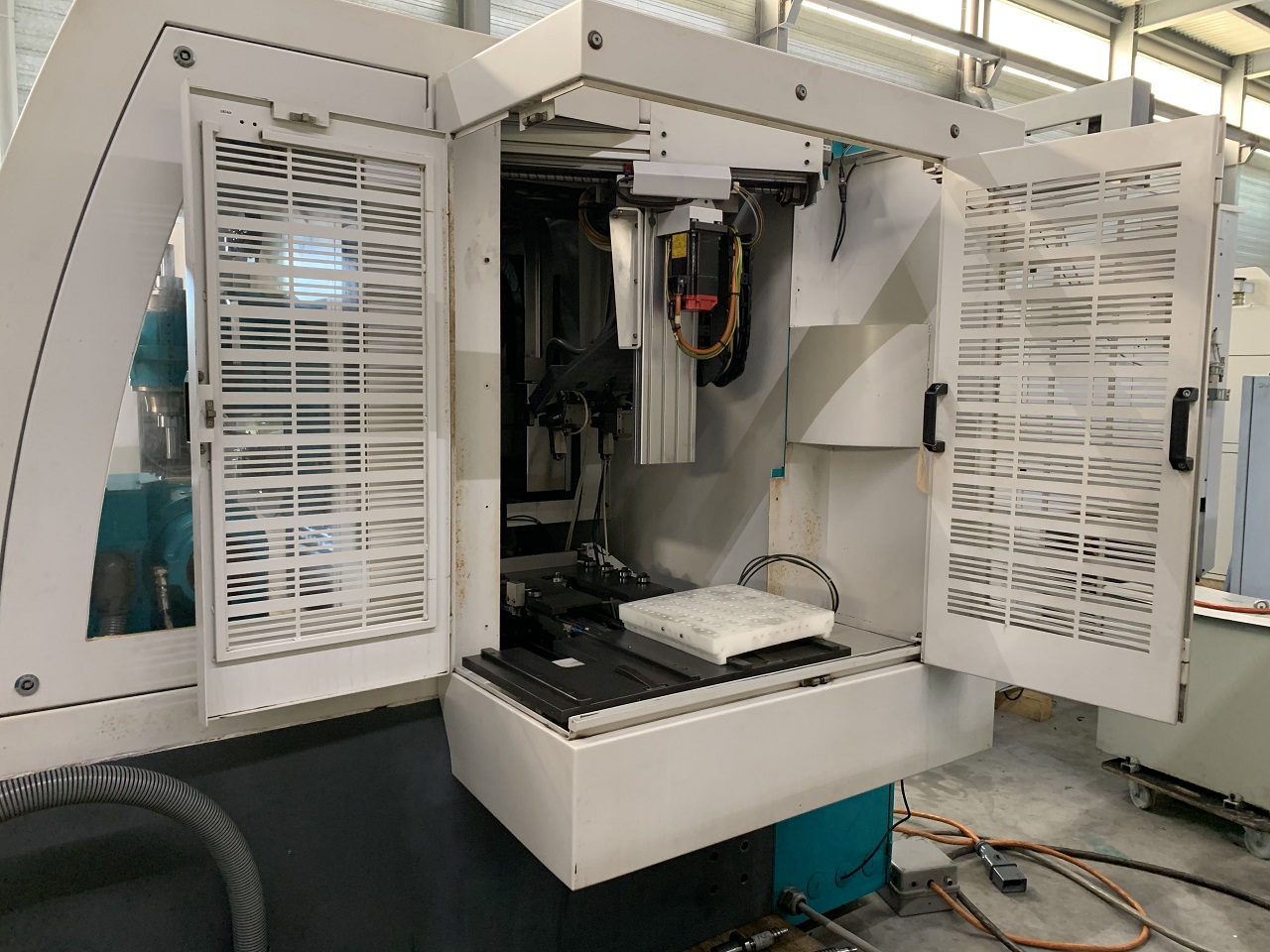

自动装载系统
机油冷却器
油雾收集器


ControlGE Fanuc 160i-MB
Axes5, simultaneouslycontrollable
MEASURING SYSTEMS

X-, Y- and Z-axesresolution 3µm
A-axis0,0001°
C-axis0,0001°
GRINDING HEAD, GRINDING SPINDLE

Power                    / 15kW
Spindle speed50 – 10'000 min-1  / 50 – 10'000min-1
Spindle attachment               / HSK50
Max wheel diameterup to 250 mm        / up to 250mm
Max wheel number6                            /6
LINEAR-AXES

X-axis, travel380mm.
Max speed20'000mm/min.
Resolution0,0001mm
Gear ratio1 :1
Drive power1.0 kW, 3Nm
Y-axis, travel300mm.
Max speed5'000mm/min.
Resolution0,0001mm
Gear ratio24 :4
Drive power1.0 kW, 8Nm
Z-axis, travel280mm.
Max speed20'000min-1
Resolution0,0001mm
Gear ratio1 :1
Drive power1.0 kW, 3Nm
 SWIVEL-AXES

C-axis, angle210°
Max speed72°/sec.
Resolution0,0001°
Drive power1.0 kW, 8Nm
