Nc-control

数控

C.O.R.E.

核心

Control

控制

UNITED GRINDING

联合研磨

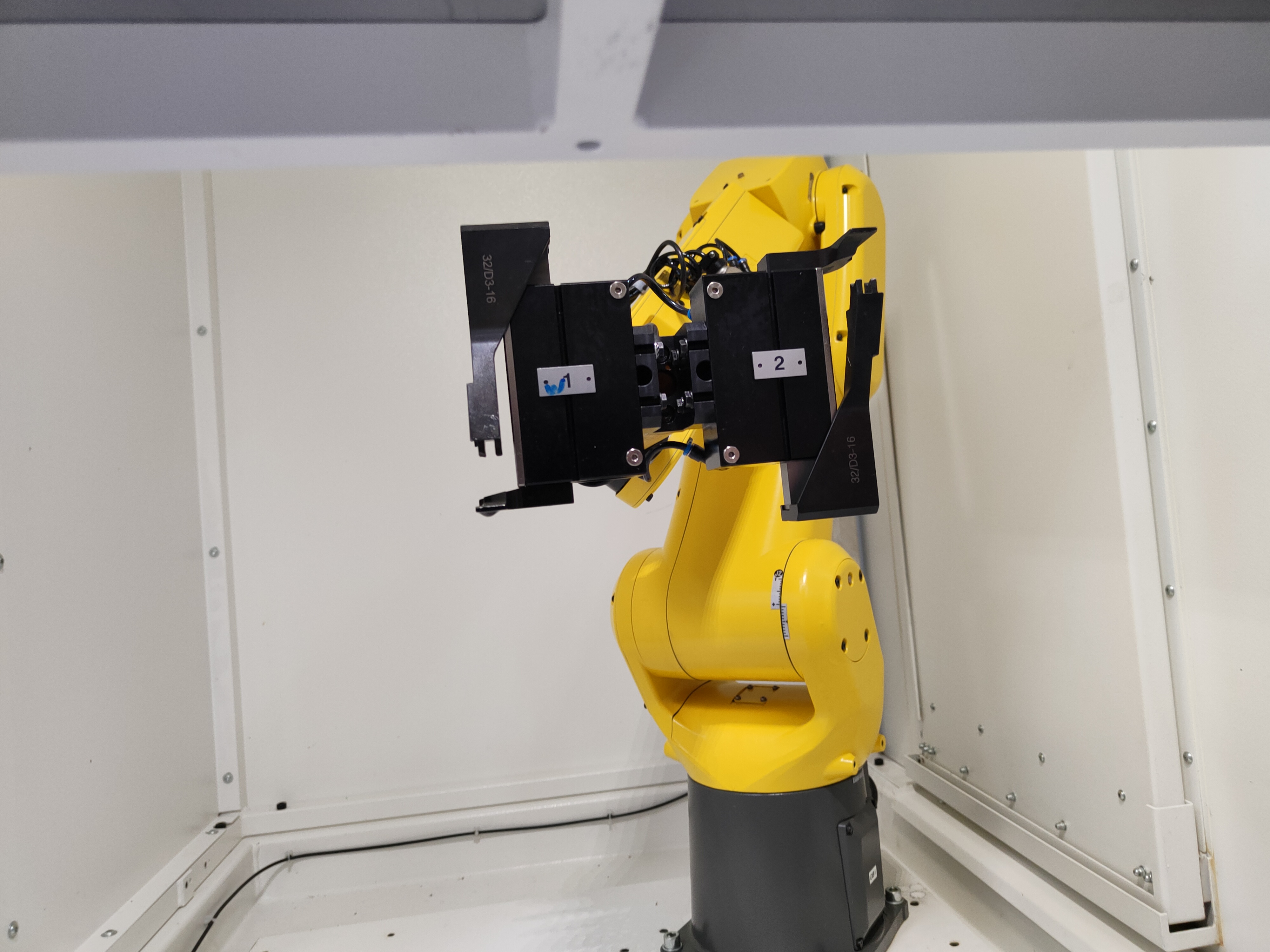

Robot loader

机器人装载机

1

1

Number of axis

轴数

5

5

X axis

X轴

650 mm

650毫米

Y-axis

Y轴

350 mm

350毫米

Z-axis

Z轴

720 mm

720毫米

Rapid traverse speed X, Y, Z

X、Y、Z快速速度

max. 15 m/min

最大15米/分钟

C axis

C轴

± 200°

± 200°

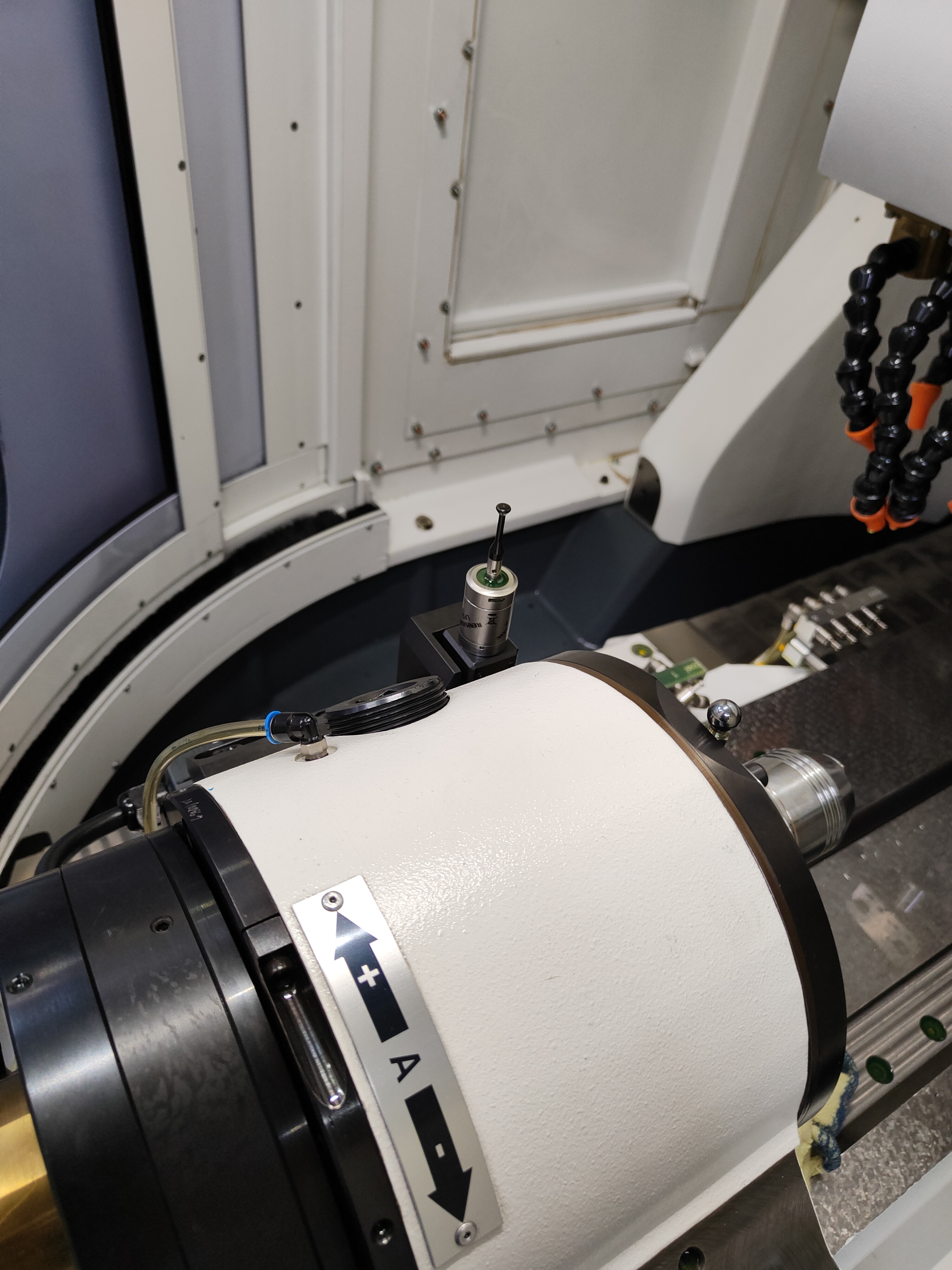

A axis

轴心

∞

∞

Linear resolution

线性分辨率

0.0001 mm

0.0001毫米

Radial resolution

径向分辨率

0.0001°

0.0001°

Max. spindle power

最大主轴功率

24 / 26 kW

24/26千瓦

Max. number of revolutions

最大转数

7.000 / 10.500 / min

7.000/10.500/分钟

Max. grinding wheel diameter

最大砂轮直径

254 mm

254毫米

Workpiece Length

工件长度

0-520 mm

0-520毫米

Workpiece Diameter

工件直径

3-315 mm

3-315毫米

Max. workpiece weight

最大工件重量

50 kg

50公斤

Number of hours

小时数

1200 hours

1200小时

Accessories

配件

None

没有

Machine Configurations:

机器配置：

Mist extractor toolbox 1

除尘器工具箱1

SDF 15/20/30 1

SDF 15/20/30 1

GLASS SCALES 1

玻璃秤1

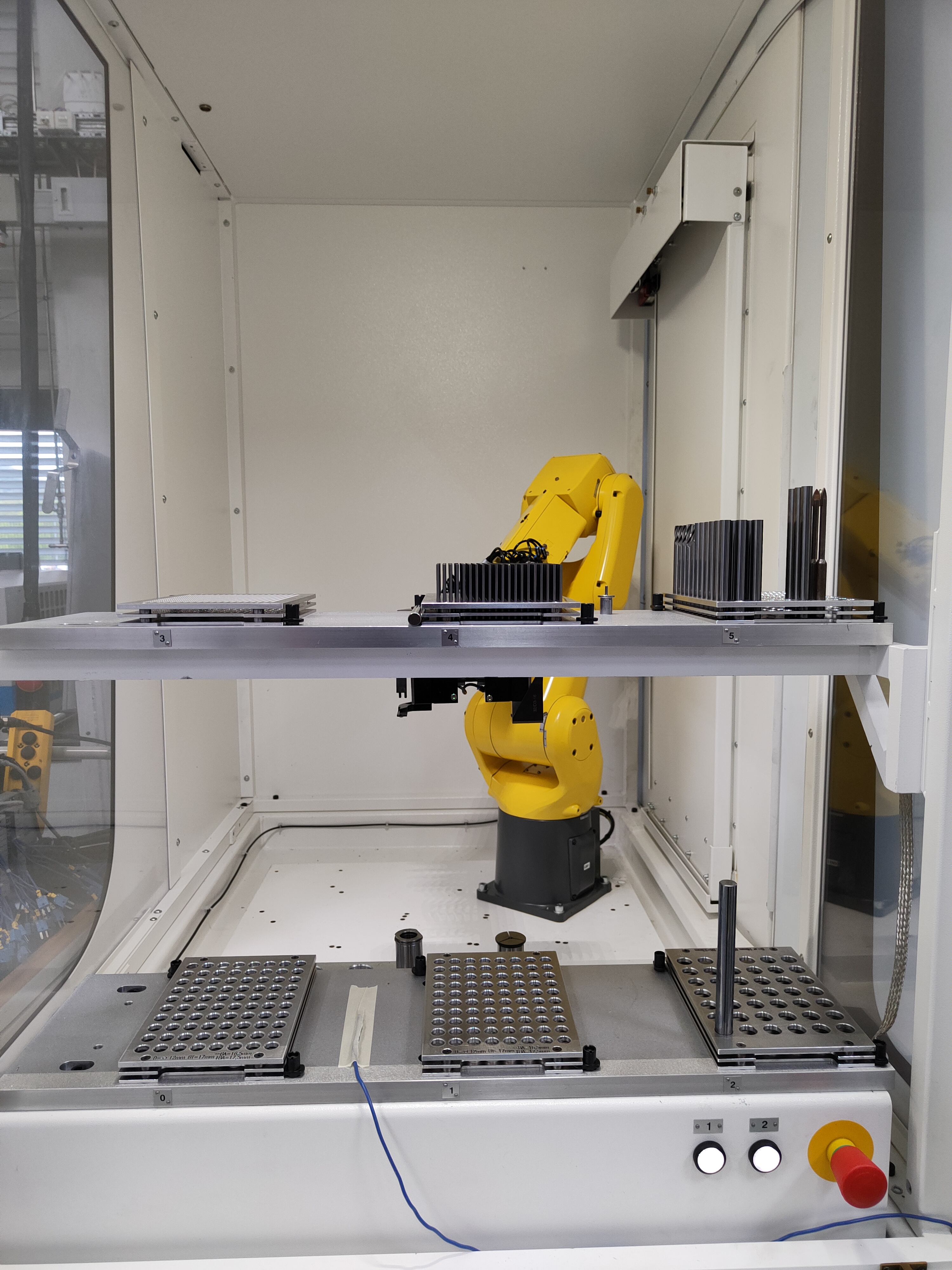

ROBOT LOADER 1

机器人装载机1

PALLET -EXT. ROBOT LOADER LEVEL 21

托盘-外部。机器人装载机21级

ROBOT LOADER PACKAGE CYLINDRYCAL TOOLS 1

机器人加载程序包圆柱形工具1

COLANT SYSTEM TRANSOR WITH CHILLER AND PREFILTER HSS 2004/2005  1

“带冷却器和预过滤器的COLANT系统变速器HSS 2004/2005 1”

FIRE EXTINGUISIHER DIMES 10 KG  1

“灭火器直径10公斤1”

INTERFACE ELECTRIC MACHINE MEASURING  1

“接口电机测量1”

PROBE SYSTEM GRINDING WHEEL MEASURE  1

“探头系统砂轮测量1”

WOODEN RACK  1

“木架1”

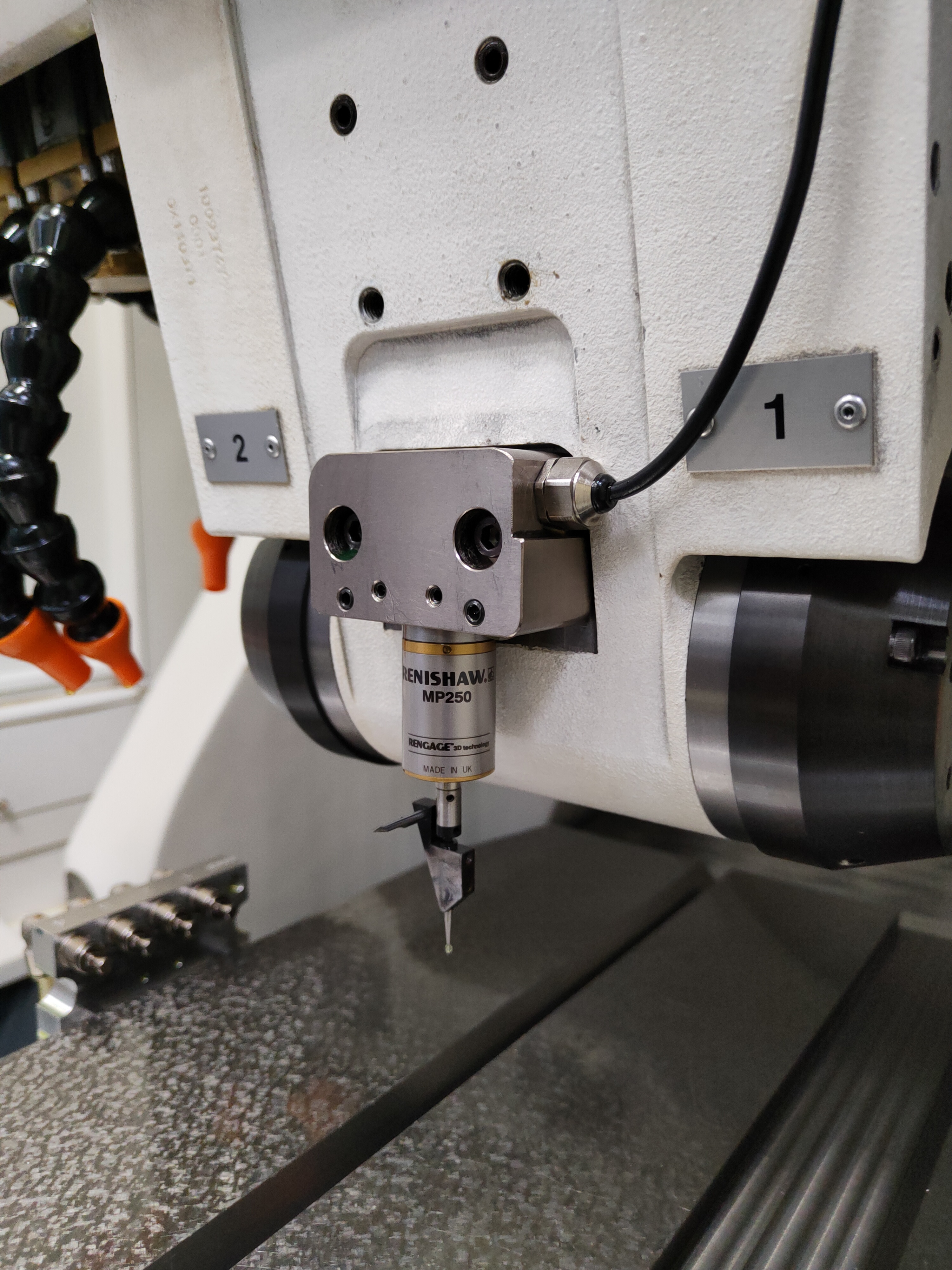

RENISCHAW MP 250

雷尼肖MP 250

TOOL PALLET FI 12  2

“工具托盘FI 12 2”

GRIPPER FOR ROBOT  2

“机器人2的抓手”

TOOL GRIPPER FOR CLAMPING  1

“用于夹紧的工具夹持器1”

HSK 50 FORM A d20,d50,l55, L1 85  2

HSK 50表格A d20、d50、l55、L1 85 2

SETTING DISC HSK 50 1

设置盘HSK 50 1

SETTING SPINDEL SK 50 1

设置SPINDEL SK 50 1

AUTOMATIC CLAMPING HOLDER SYSTEM WITH COLLETS 1

带夹头的自动夹持器系统1
